《2025年综合应用创新题典中点八年级物理上册苏科版》

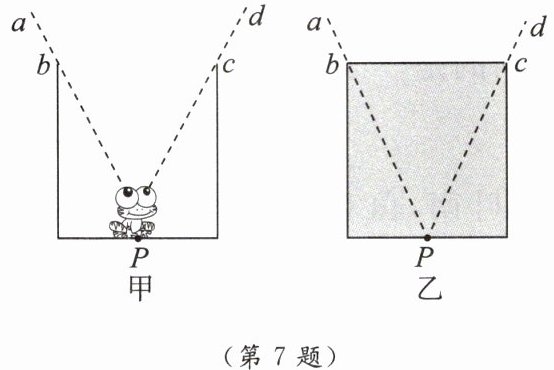

7. [2024·贵阳] 如图甲所示,枯井中的青蛙位于井底 $ P $ 点“坐井观天”,其观察到井外的范围如图中虚线 $ abcd $ 所示。一场大雨后,井中灌满积水,如图乙所示。青蛙仍在井底 $ P $ 点“坐井观天”,请在图乙中大致画出青蛙通过积水能观察到的井外范围。

答案： 在图乙中，积水表面可视为平面，根据光的折射规律，从井外物体发出的光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，当逆着折射光线看去时，看到的范围会比没有积水时大。
以$P$点为端点，分别通过井口边缘$a$、$d$两点（图甲中的井口边缘点）作折射光线（由于积水表面平整，可近似认为光线从空气进入水中发生折射，此时看到的范围是折射光线的反向延长线所围范围），这两条折射光线在积水中的入射点不变（仍为井口边缘对应位置），然后画出这两条折射光线在积水中的反向延长线（即青蛙能观察到的范围边界），同理，通过井口另外两边$b$、$c$也按此方法画出范围边界。
具体作图：通过$P$点分别向井口$a$、$b$、$c$、$d$所在边缘对应位置（考虑积水折射情况）画出能观察到的范围边界线，这些边界线所围区域即为青蛙通过积水能观察到的井外范围，所画范围比图甲中虚线$abcd$所围范围大。 （由于无法实际作图，描述为：从$P$点出发的光线经过积水折射后反向延长线所围区域大于原来的$abcd$区域）

8. 易错题

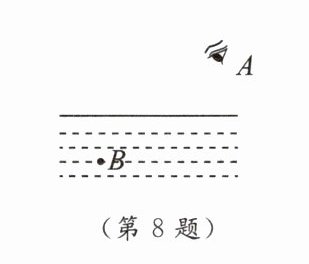

如图所示,人眼在 $ A $ 点看见河里 $ B $ 点有一条小鱼,若从 $ A $ 点射出一束激光,要使激光能照射到小鱼,该激光应射向(B)

A.$ B $ 点上方
B.$ B $ 点
C.$ B $ 点下方
D.$ B $ 点左方或右方

答案： B

9. 新考法 角度新

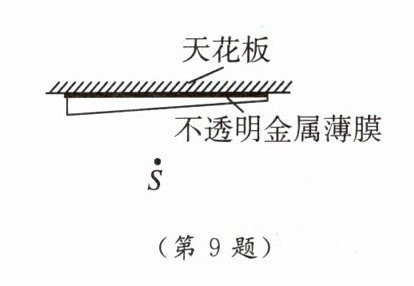

物理实验室天花板下方固定着一块薄厚不均匀的玻璃,其背面涂有一层不透明金属薄膜,玻璃横截面如图所示。小明在玻璃下 $ S $ 点固定放置一光源,光源朝着玻璃射出不同角度的光,其中一部分光从空气射入玻璃后,经金属薄膜反射后再从玻璃射入空气。则光源射出的光中(D)

A.只有一条光线能返回到 $ S $ 点
B.只有两条光线能返回到 $ S $ 点
C.只有三条光线能返回到 $ S $ 点
D.不可能有光线能返回到 $ S $ 点

答案： D

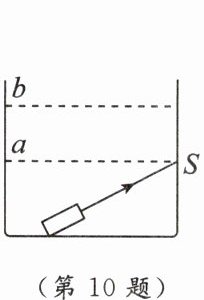

10. [2024·南通模拟] 某校新建成一个喷水池,在池底中央安装了一只射灯。池内无水时,射灯发出的一束光照在池壁上,在 $ S $ 点形成一个亮斑,如图所示。现往池内一直注水,当水开始漫过射灯直至水面升至 $ b $ 位置,人看到亮斑的位置(C)

A.一直上升
B.一直下降
C.先上升再下降
D.先下降再上升

答案： C

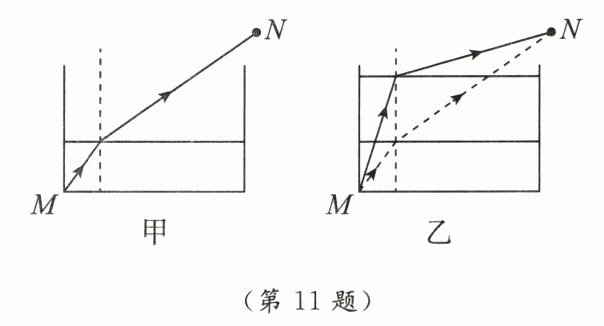

11. 图甲是小明眼睛在 $ N $ 点看到鱼缸内 $ M $ 点处鹅卵石的光路图,他看到的是鹅卵石在水中深度变浅(填“深”或“浅”)的虚(填“实”或“虚”)像。鱼缸内注入更多水后,小明的眼睛在 $ N $ 点仍然可以看到鹅卵石。图乙中带箭头的虚线代表原来的光路,实线代表小明画的水变多后看到鹅卵石的光路；同桌的小华说小明画的光路图是错误的,她判断的理由是光从水中斜射入空气时，折射角应大于入射角，而图中折射角小于入射角。。

答案： 浅；虚；光从水中斜射入空气时，折射角应大于入射角，而图中折射角小于入射角。

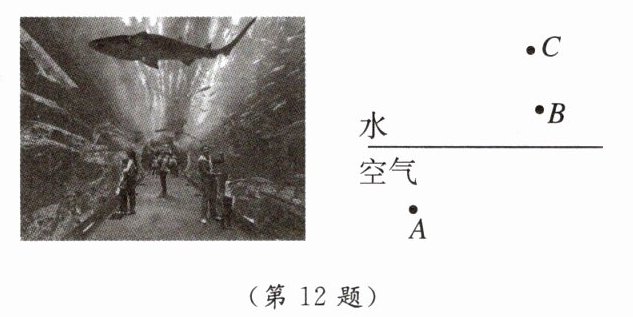

12. [2024·泰州姜堰区期中] 如图所示,游客通过海底观光隧道观看海底的海洋世界。 $ A $ 点是游客的眼睛, $ B、C $ 两点分别是游客看到的“鱼”以及水中鱼的实际位置,请完成游客在 $ A $ 点看到水中鱼的光路图。

答案： 1. 连接A、B两点，交水面于点O（入射点）。
2. 过点O作垂直于水面的虚线（法线）。
3. 连接C、O，标箭头（入射光线，方向从C到O）。
4. 连接O、A，标箭头（折射光线，方向从O到A）。
