《2025年综合应用创新题典中点八年级物理上册苏科版》

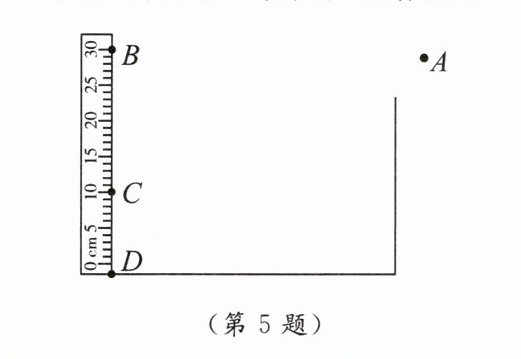

5.为测量容器中水的深度。一同学将刘度尺紧直插人水中,如图所示。从A处向水中看去,看到刻度

尺上B点在水中所成的像位于C点,同时看到水中D点的像也位于C点。请据此:

(1)用虚线西出水面位置。

(2)完成看到D点的光路图。

答案： （1）过刻度尺上20cm刻度处作水平虚线即为水面位置。
（2）连接A、C两点，与水面交于O点；连接DO（入射光线，箭头从D指向O）和OA（折射光线，箭头从O指向A）。

6. [2024·常州武进区期中]为满足城市治安防控的需要,很多公众聚集地区安装了 $ 360^{\circ} $ 高清摄像头,其镜头的功能类似于人眼睛的晶状体,焦距可以调节。它的像距几乎不变,如图所示,某人在成像板上已经成清晰的像(未画出),此时镜头的焦点在 $ F $ 处,在监控此人的过程中(该人在成像板上的像始终保持清晰),下列说法错误的是 (B)

A.高清摄像头的工作原理与照相机相同
B.如果该人远离镜头,成像板上的像会变大
C.如果该人靠近镜头,镜头的会聚能力增强
D.如果该人远离镜头,镜头的焦点可能变到 $ c $ 点

答案： B

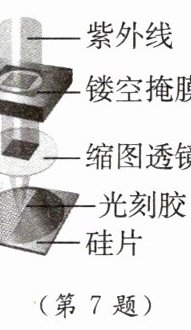

7. [2024·无锡梁溪区期中]光刻技术是现代半导体集成电路的关键一环,其工作原理如图所示。光源发出强紫外光,调整镂空掩膜版和缩图透镜之间的距离,使光通过二者后,恰好能在硅片上成清晰的像,从而实现纳米级集成电路的“雕刻”,下列说法错误的是 (A)

A.硅片位于缩图透镜的二倍焦距以外
B.此投射原理与照相机的原理相同
C.缩图透镜对光有会聚作用
D.若将掩膜版靠近缩图透镜,为成清晰像,应将硅片远离缩图透镜

答案： A

8. 生活小实验。

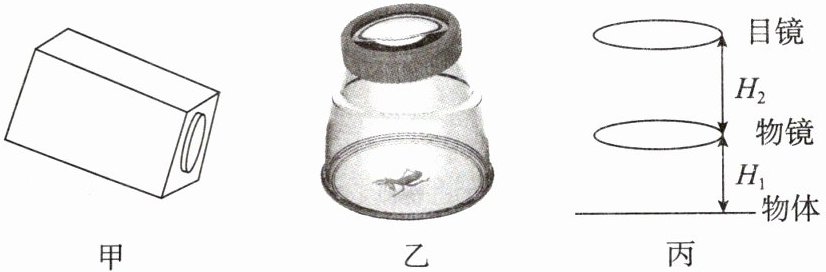

(1) 如图甲所示是小明自制的幻灯机,所用凸透镜的焦距为 $ 10 \, cm $。利用该幻灯机工作时,光通过凸透镜会发生折射,人们能看到屏幕上所成的像,是因为屏幕将幻灯机投射过来的光反射进入了人的眼睛。为了能在屏幕上成放大的像,幻灯片到镜头的距离应在10~20 $ cm $ 范围内。
(2) 如图乙所示是一个昆虫观察盒,将昆虫放入盒中,盖上盖子,透过盖子上的凸透镜,可以看到放大的昆虫。
①已知盒子深度为 $ 10 \, cm $,现有 3 个焦距不同的凸透镜：A. $ 4 \, cm $；B. $ 8 \, cm $；C. $ 18 \, cm $,可以选择C(填字母)作为盖子上的凸透镜。
②当我们将凸透镜靠近昆虫的时候,所看到的像会变小(填“变大”“变小”或“不变”)。
③若我们用两个相同的凸透镜制作一个简易的显微镜(如图丙所示),需要调整物体与物镜的距离为 $ H_{1} $,物镜与目镜之间的距离为 $ H_{2} $,调整后,$ H_{2} $大于(填“大于”“小于”或“等于”)$ H_{1} $。
]

答案：
(1)折射；反射；10~20
(2)①C；②变小；③大于
