1. 如图所示, 在路灯 (A 点表示) 的照射下, 地面上出现了小树 BC 的影子 BD, 请根据光的直线传播知识画图确定点 D 的位置。

答案： 1. 连接点A和点C，延长AC与地面相交，交点即为点D。

2. [2024·泰州海陵区月考] 如图所示, 体育运动会开始和结束时, 太阳分别在 A 点和 B 点, 为给裁判所在位置 CD 之间遮阳, 则需要在虚线位置水平架设遮阳伞, 请根据光学知识用实线在图中表示出遮阳伞的安放位置 (保留作图痕迹)。

答案： 1. 连接A点与C点，延长交虚线于点E；
2. 连接A点与D点，延长交虚线于点F；
3. 连接B点与C点，延长交虚线于点G；
4. 连接B点与D点，延长交虚线于点H；
5. 在虚线上，用实线连接最左侧交点（G或E中靠左者）与最右侧交点（H或F中靠右者），该实线即为遮阳伞安放位置。
（注：实际作图需保留AC、AD、BC、BD四条连线及与虚线的交点痕迹，最终实线为虚线上两极端交点间的线段。）

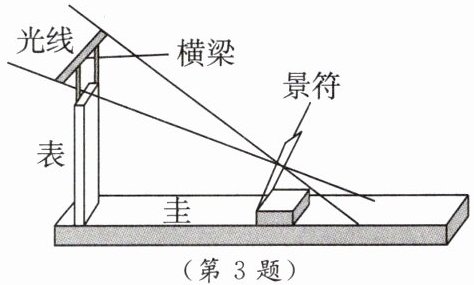

3. (立德树人 传统文化) “圭表” 是我国古代先进的天文观测仪器, 根据 “表” 在 “圭” 面上影长的变化就能知道时节的更替。元代天文学家郭守敬改进和创新了 “圭表”, 其示意图如图所示。他在 “表” 上方加一根架空的横梁, 在 “圭” 面上放置一个可移动的景符 (有小孔的铜片)。他利用改进后的 “圭表”, 精确推算出了二十四节气和一回归年天数。请根据以上资料在图中画出横梁通过景符的小孔在 “圭” 面上所成的影像, 并标明两条光线的传播方向。

答案： 1. 过横梁顶端作一条光线穿过景符小孔，射向圭面，标出箭头方向（从横梁到小孔再到圭面）。
2. 过横梁底端作一条光线穿过景符小孔，射向圭面，标出箭头方向（从横梁到小孔再到圭面）。
3. 两条光线在圭面上的交点区域即为横梁的影像（倒立的实像）。
（注：实际作答需在图中准确画出两条带箭头的光线，并标出影像位置，此处以文字描述光线传播路径和成像结果。）

4. 画出 AB 通过小孔所成的像 $ A'B' $。

答案： 答题卡：
1. 画一条水平线作为小孔的参考线。
2. 从物体A端画一条直线到小孔下端，延长至右侧成像平面得$A'$点。
3. 从物体B端画一条直线到小孔上端，延长至右侧成像平面得$B'$点。
4. 连接$A'$和$B'$点，得到物体AB通过小孔所成的像$A'B'$。
（图像位置关系：$A'$在成像平面较上位置，$B'$在成像平面较下位置，$A'B'$为倒立像 ）

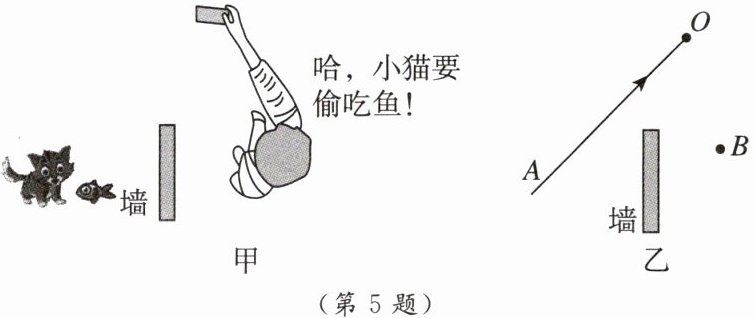

5. [2024·成都] 如图甲所示, 小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示, AO 表示来自小猫的入射光线, O 点为入射点, B 点为小孟眼睛所在位置。请在图乙中完成作图:
①画出反射光线 OB。
②根据光的反射定律画出镜面。(镜面用 “$ // // // // $” 表示, 保留作图痕迹)

答案： 1. 画反射光线 $OB$：
用箭头从入射点 $O$ 指向小孟眼睛所在位置 $B$，画出反射光线 $OB$。
2. 根据光的反射定律画镜面：
作$\angle AOB$的角平分线$ON$（$N$为角平分线上一点，方向根据实际作图确定），即法线。
过入射点 $O$ 垂直于法线 $ON$ 画出镜面，用 “$ // // // // $” 表示镜面。
（作图时，角平分线可通过分别以$O$为圆心，相同长度为半径画弧交$\angle AOB$两边于两点，再分别以这两点为圆心，大于这两点距离一半的长度为半径画弧，两弧相交，连接$O$与交点得到；垂直可通过直角三角板辅助画出）。

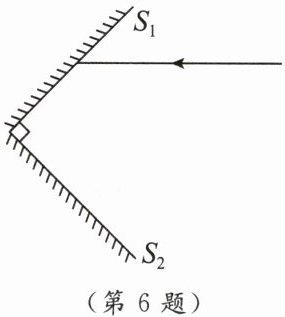

6. (新趋势 真实情境) 自行车尾灯可有效避免夜间交通事故的发生, 它由多组 “直角反射器” 组成, 其中一组 “直角反射器” 如图所示, 一束光射向平面镜 $ S_1 $, 请在图中画出经过 $ S_1 $、$ S_2 $ 两个平面镜反射后的光路图。

答案： 过入射点作法线（虚线垂直于平面镜），根据“反射角等于入射角”，在$S_1$上侧画出反射光线，此反射光线为$S_2$的入射光线，再过入射点作法线，同样依据“反射角等于入射角”，在$S_2$右侧画出最终的反射光线。如图所示（需在原图用直尺和量角器辅助画出准确光线，这里用文字描述作图步骤）。
