《2025年综合应用创新题典中点八年级物理上册苏科版》

8. [2024·西安长安区期中] 天宫课堂中的水球中央有一个球形气泡,两个球心都在O点,结构如图所示。一束光$AO_1$从空气射入水球,光路如图,则光从水球进入气泡球时,折射光线可能为(C)

A.①
B.②
C.③
D.④

答案： C

9. [2024·盐城校级期中] 如图所示的三角形是一个三棱镜的截面。三棱镜的右侧有一个物体P,若你在三棱镜的左侧观察,则所看到的物体P的像大致在(C)

A.A点
B.B点
C.C点
D.D点

答案： C

10. 如图所示,小熙同学在A处看到水中有一条小鱼,S点和P点是鱼和虚像的位置,看到鱼的虚像是由于光从水中到空气中发生折射；若想用激光枪击中这条鱼,在A处射击,则枪口应朝向S(填“S”或“P”)处瞄准。

答案： 水；空气；S

11. 科学思维科学推理 如图所示,用固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点,此时光斑在O点左侧,这是因为发生了折射现象。打开水槽底部水龙头缓慢放水,同时观察到水槽底部光斑向右移动。

答案： 左；折射现象；右

12. [2024·无锡惠山区期末] 如图所示是光在空气和玻璃两种介质中传播的情形。
(1)由图可知,分界面是______(填“AD”或“BF”),分界面的______(填“上”“下”“左”或“右”)侧是空气。
(2)若光沿图中的CO入射,折射光将沿______(填“OE”或“OG”)射出,此时折射角大小为______。

(1)由图可知,分界面是AD(填“AD”或“BF”),分界面的左(填“上”“下”“左”或“右”)侧是空气。
(2)若光沿图中的CO入射,折射光将沿OG(填“OE”或“OG”)射出,此时折射角大小为30°。

答案：
(1) AD；左
(2) OG;30°

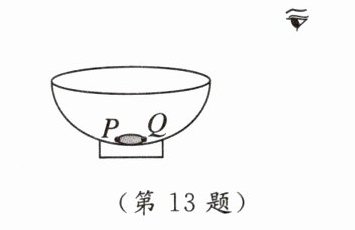

13. 如图所示,小明将硬币放在碗底,后退至恰好看不到硬币,看不到硬币用光学知识解释是因为光在同种均匀介质中沿直线传播。眼睛的位置保持不变,向碗中缓慢加水,刚好看到P点和刚好看到Q点时,对应的入射角分别为$α_1$和$α_2,$折射角分别为$γ_1$和$γ_2,$则$α_1$＜$α_2,γ_1$＜$γ_2。$

答案： 光在同种均匀介质中沿直线传播；＜；＜

14. 在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图。

答案： 1. 过点P作玻璃砖上表面的垂线（法线）。
2. 光线OP垂直入射，传播方向不变，进入玻璃砖。
3. 过光线在玻璃砖下表面的入射点作下表面的垂线（法线）。
4. 光线垂直射出玻璃砖，传播方向不变，画出射出光线。
（注：实际答题需在图中完成上述作图步骤，此处文字描述光路图绘制过程。）
