《2025年综合应用创新题典中点八年级物理上册苏科版》

1. [2024·连云港] 如图所示,一束光从空气斜射向水面,请画出这条入射光线的折射光线。

答案： 1. 过入射点作垂直于水面的法线（已给出虚线）。
2. 光从空气斜射入水中，折射角小于入射角。
3. 在法线右侧的水中，以入射点为端点，画出折射光线，使其与法线的夹角小于入射光线与法线的夹角。
（注：此处需在图中完成作图，文字描述仅为规范步骤说明。）

2. 一束光从空气垂直射向玻璃砖,穿过玻璃砖后从另一表面射出。请在图中画出该光路图(不考虑光的反射)。

答案： 1. 过入射点作玻璃砖左表面的垂线，即为法线（用虚线表示）。
2. 因为光垂直入射，所以折射光线方向不变，沿原方向进入玻璃砖（用实线带箭头表示）。
3. 该折射光线到达玻璃砖右表面，过此入射点作右表面的垂线，即为法线（用虚线表示）。
4. 光从玻璃斜射入空气，折射角大于入射角，在法线右侧空气中作出折射光线（用实线带箭头表示，折射光线远离法线）。

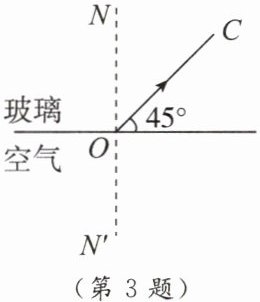

3. 光从玻璃斜射入空气中,在玻璃与空气的交界面上发生折射和反射,反射光线 $ OC $ 如图所示,请在图中画出入射光线 $ AO $ 和折射光线 $ OB $ 的大致方向。

答案： 1. 过入射点O作垂直于界面的法线NN'（图中已给出竖直虚线）。
2. 反射光线OC与界面夹角为45°，则反射角（OC与NN'夹角）为90°-45°=45°；根据反射定律，入射角=反射角=45°，在法线NN'左侧画出入射光线AO，使AO与NN'夹角为45°，方向指向O点。
3. 光从玻璃（光密介质）斜射入空气（光疏介质），折射角大于入射角；在法线NN'右侧画出折射光线OB，使OB与NN'夹角（折射角）大于45°，方向从O点射向空气。
（作图时需用直尺规范画出AO（法线左侧，与法线45°）、OB（法线右侧，与法线夹角＞45°），箭头方向正确：AO指向O，OB背离O。）

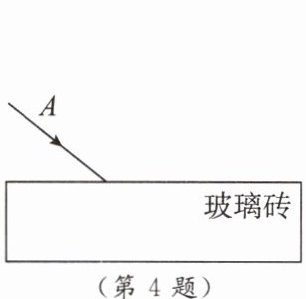

4. 如图所示,一束光射向玻璃砖并穿过玻璃砖,请画出这束光的大致传播路径。

答案： 1. 首先画入射光线从空气斜射入玻璃砖上表面时的折射光线：根据折射定律，光从空气斜射入玻璃中，折射光线向法线偏折，折射角小于入射角，先画出法线（垂直于玻璃砖上表面的虚线），再画出折射光线。
2. 然后画光线在玻璃砖内部传播的路径：光线在玻璃砖内部沿直线传播。
3. 最后画光线从玻璃砖下表面射出到空气中的折射光线：光线从玻璃斜射入空气中，折射光线远离法线，折射角大于入射角，画出玻璃砖下表面法线（垂直于玻璃砖下表面的虚线），再画出折射光线。
（以作图形式呈现，光路图应包含入射光线、两条法线、两次折射的折射光线，光线穿过玻璃砖的大致路径正确即可）

5. [2024·岳阳模拟] 小猫捞不着鱼,作图可解释。请完成小猫看见鱼(图中 $ A $ 点)的折射光路图。

答案： 1. 连接小猫眼睛与虚像A'，交水面于一点O（入射点）；
2. 过O点作垂直于水面的法线；
3. 连接鱼的实际位置A与O点，OA为入射光线，O到小猫眼睛为折射光线；
4. 标注箭头：入射光线箭头由A指向O，折射光线箭头由O指向小猫眼睛。

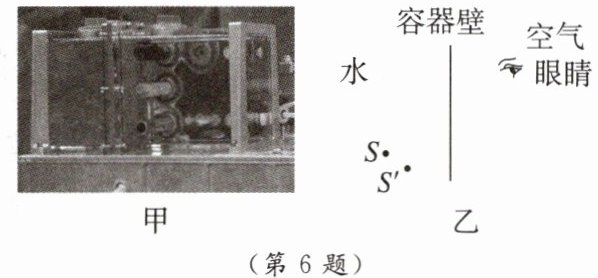

6. [2024·菏泽] 2024 年 4 月 26 日,神舟十八号载人飞船成功对接中国空间站,装有 4 条斑马鱼的特制透明容器顺利转移到问天实验舱,如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图( $ S $ 表示斑马鱼的实际位置, $ S' $ 表示航天员看到的斑马鱼像的位置,不考虑容器壁对光线的影响)

答案： 1. 过S点作垂直于界面（容器壁）的入射光线，该光线垂直入射，折射光线方向不变，反向延长线过S'点。
2. 过S点作另一条斜射向界面的入射光线，与界面交于A点；过A点作法线（垂直于界面的虚线）。
3. 根据光从水斜射入空气时折射角大于入射角，在法线右侧画出折射光线，折射光线指向人眼。
4. 反向延长两条折射光线，交点即为像点S'。
（标注入射光线、折射光线箭头方向，法线用虚线表示）

7. 如图所示,一束光斜射入盛有水的容器中,在容器底形成光斑 $ P_1 $。保持光束和容器的位置不变,向容器中缓慢加水,光斑移到 $ P_2 $ 位置时,请在图中画出此时的折射光线及水面位置。

答案： 1. 过光斑$P_2$作一条直线，使其与原折射光线（连接原入射点与$P_1$的光线）平行，此直线即为加水后的折射光线。
2. 该折射光线与入射光束的交点为新的入射点$O$。
3. 过入射点$O$作水平直线，即为此时的水面位置。
（注：作图时需用直尺规范画出折射光线和水平水面线，标注相关点。）

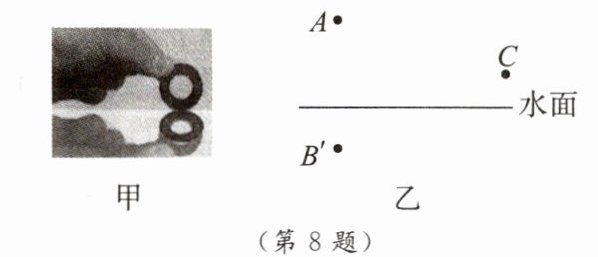

8. 小明将两个大小相同的红、蓝环粘在一起形成“8”字。手拿红环将蓝环竖直放入水中,使蓝环刚好浸没,从水面上方 $ C $ 点可以观察到红环的“倒影”和蓝环的像并不完全重合,如图甲所示。请在图乙中作出：
(1) 红环最上端 $ A $ 点在水中的像 $ A' $ 点。
(2) $ B' $ 点为蓝环最下端 $ B $ 点的像,请完成从 $ C $ 点看到 $ B $ 点的光路。

答案：
(1) 过A点作水面的垂线，垂足为O，在水面下方截取OA'=OA，A'即为所求像点（图中用虚线表示对称关系及垂线）。
(2) 连接C、B'交水面于O点（O为入射点），连接BO（入射光线，箭头方向从B到O），连接OC（折射光线，箭头方向从O到C）。
