9. 如图所示,根据光线通过透镜前后的方向,在虚线框中画出适合的透镜。

答案： 答题：
左侧图：虚线框中画出凹透镜。
右侧图：虚线框中画出凸透镜。

10. 光通过透镜会发生折射,请将图中的入射光线或折射光线补画完整。

答案： 过光心的光线经凸透镜折射后传播方向不改变；平行于主光轴的光线经凸透镜折射后过焦点。作图如下：
[此处应补图：左边的入射光线过焦点，则折射光线平行于主光轴；水平入射的光线过光心，折射光线方向不变；两条折射光线分别用实线箭头表示] （由于文本形式无法直接画图，描述为从左侧焦点出发斜向右上的入射光线，经透镜后折射光线平行于主光轴向右；水平向左的入射光线经透镜后沿直线向右且过光心O点继续延伸；右侧平行于主光轴的入射光线（若有需补画情况）经透镜折射后过右侧焦点F ） 。

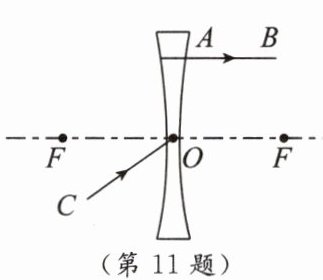

11. 如图所示,请分别画出 $ AB $ 的入射光线和 $ CO $ 的折射光线。

答案： $ AB $ 的入射光线：从 $ A $ 点所在光线向左延长，经过凹透镜左侧虚焦点 $ F $。
$ CO $ 的折射光线：从 $ O $ 点向右画一条平行于主光轴的光线。

12. [新考法 小制作] 在课后实践活动中,小明自制了一个如图甲所示的手电筒,他将小灯泡放在凸透镜的焦点处,请在图乙中画出光通过凸透镜后的光线。

答案： 从凸透镜焦点发出（或经过焦点）的光线，经凸透镜折射后平行于主光轴射出，在图乙中，过焦点$F$的光线经凸透镜折射后，折射光线与主光轴平行，另一条过光心的光线传播方向不变。

13. 请根据图中凸透镜折射后的光线,作出凸透镜的入射光线和经平面镜反射后的光线。

答案： 1. 对于凸透镜的入射光线：
已知折射光线过焦点，根据凸透镜特殊光线规律（过焦点的光线经凸透镜折射后平行于主光轴），那么入射光线应平行于主光轴，由此作出凸透镜的入射光线。
2. 对于经平面镜反射后的光线：
先作出折射光线（即入射到平面镜的光线）关于平面镜的入射点。
根据反射定律（反射光线与入射光线、法线在同一平面；反射光线和入射光线分居法线两侧；反射角等于入射角），过入射点作垂直于平面镜的法线，然后作出反射光线。
作图如下（由于无法真正画图，用文字描述位置关系）：入射光线平行于主光轴射向凸透镜，经凸透镜折射后过焦点射向平面镜，反射光线根据反射定律作出，使反射角等于入射角。

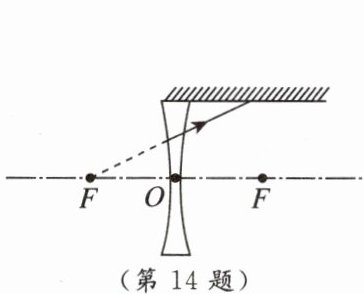

14. [2024·南京秦淮区期中] 如图所示,一条光线经过凹透镜折射后又射到平面镜上,最终出射光线与过凹透镜的主光轴相交于 $ P $ 点。画出这条光线对应的入射光线,并确定出 $ P $ 点的位置,保留必要的作图痕迹。

答案： 1. 延长线过另一侧焦点的光线经凹透镜折射后，平行于主光轴，据此画出折射光线刚射出凹透镜时的光线（平行于主光轴），该光线又射到平面镜上，先画出法线，根据反射角等于入射角画出反射光线，反射光线与过凹透镜的主光轴相交于$P$点。
2. 根据折射光线（平行于主光轴）反向延长线过焦点，确定入射光线：过折射点（凹透镜与射向平面镜光线的交点）作平行于主光轴的虚线（反向延长线），过凹透镜左侧焦点$F$作该虚线的平行线（即入射光线）。
作图如下：
[此处应插入作图痕迹：先画出凹透镜折射后平行于主光轴的光线，再画出平面镜反射光线，反射光线反向延长与主光轴交点为$P$；过折射点作平行于主光轴虚线，过左侧焦点作该虚线平行线为入射光线 ]
$P$点位置为反射光线反向延长线与主光轴交点。

15. 图中物体 $ AB $ 在凸透镜二倍焦距以外,请画出 $ AB $ 经凸透镜所成像 $ A'B' $ 的大致位置。

答案： 答题
1.过$A$点作平行于凸透镜主光轴的光线，经凸透镜后过另一侧焦点$F$；
2.过$A$点作经过光心$O$的光线，方向不变；
3.上述两条光线在凸透镜右侧的交点即为$A$点的像$A'$；
4.过$B$点作与主光轴平行的直线，并与过$A$点平行于主光轴的光线所处直线平行且等距，该直线与$A'$所在位置确定出$B$点的像$B'$的位置（$B'$在$A'$下方，且$A'B'$与$AB$平行），从而得到像$A'B'$的大致位置（位于凸透镜另一侧的一倍焦距和二倍焦距之间）。 （由于无法实际画图，以文字描述作图步骤，实际答题应在给定图中准确画出像$A'B'$ ） 。

16. [2024·淄博] 眼睛是心灵的窗户,我们要有保护视力的意识。如图所示是李老师戴眼镜矫正视力的部分光路,请在虚线框内画出矫正视力的透镜,并画出两条光线经晶状体折射后的光线。

答案： 由图可知，原本平行光线经晶状体折射后，折射光线会聚在视网膜后方，说明晶状体对光线的会聚能力变弱，是远视眼原理图；为了使光线会聚在视网膜上，需要对光线进行会聚，所以需要佩戴凸透镜，凸透镜对光线有会聚作用；
两条光线画法：经凸透镜的光心沿直线传播（一条）；平行于主光轴的光线经凸透镜折射后折射光线指向焦点（一条），两条折射光线再经晶状体折射（会聚一点刚好在视网膜上）。
作图如下：
（在虚线框内凸透镜用中间厚边缘薄的透镜表示，两条折射光线经凸透镜折射后再经晶状体折射会聚在视网膜上，由于无法用文字精确描述作图，以文字简单表述：一条光线沿直线通过凸透镜光心，再经晶状体折射会聚到视网膜；另一条平行于主光轴的光线经凸透镜折射后通过焦点，再经晶状体折射会聚到视网膜 ） 。
