《2025年综合应用创新题典中点八年级物理上册苏科版》

11. 如图所示,点燃奥运圣火用的是凹面镜(填“凸面镜”或“凹面镜”),这种面镜对光具有会聚(填“会聚”或“发散”)作用。

答案： 凹面镜，会聚

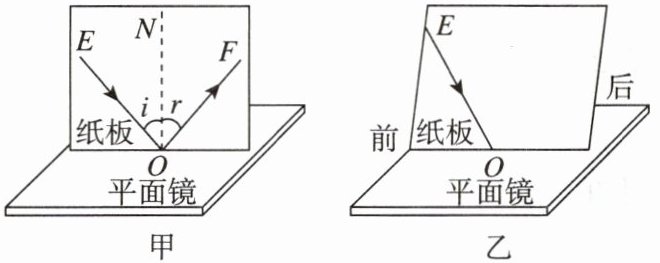

12. [2024·无锡江阴期中] 为了“探究光的反射定律”,小李同学选用了平面镜、粗糙的白色纸板、激光器和几种不同颜色的笔,设计了如图甲所示的实验。

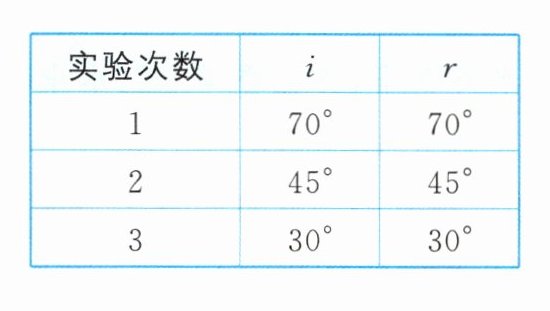

| 实验次数 | $i$ | $r$ |

(1) 实验中还需要的测量器材是量角器。
(2) 实验中为了使光路能在纸板上显示出来,选用了粗糙的白色纸板,目的是利用光的漫反射,同时你还应该采取的操作是(C)。
A. 向纸板喷烟或雾
B. 使光束垂直纸板射到$O$点
C. 使光束贴着纸板射到$O$点
(3) 改变光束入射的角度多做几次实验,测量$ON两侧的i和r$,将数据记录在上表中,根据数据得出的结论是反射角等于入射角；需要多次实验并测量反射角与入射角的大小,目的是使结论具有普遍性。
(4) 若将一束光贴着纸板沿$FO射到O$点,光将沿图中的$OE$方向射出,因为光在反射时光路是可逆的。
(5) 若保持平面镜水平不变,将纸板向后倾斜一个角度(如图乙所示),入射光仍能呈现在纸板上,且沿$EO方向入射到平面镜的O$点,此时与图甲情形对比,入射角不变。

答案：
(1) 量角器
(2) 漫反射；C
(3) 反射角等于入射角；使结论具有普遍性
(4) 可逆
(5) 不变

13. [2024·西安雁塔区期末] 如图所示,$A'B'为物体AB$在平面镜中所成的像,利用平面镜成像的特点作出物体$AB$的位置。

答案： 1. 过点A'作平面镜的垂线并延长，在延长线上截取A，使A到平面镜的距离等于A'到平面镜的距离；
2. 过点B'作平面镜的垂线并延长，在延长线上截取B，使B到平面镜的距离等于B'到平面镜的距离；
3. 连接A、B两点，AB即为所求物体位置。

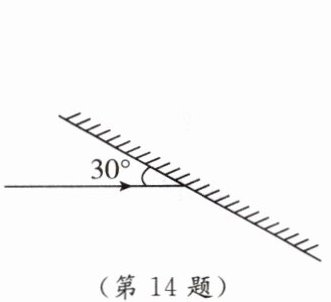

14. 请在图中画出光线经平面镜反射的光路,并标出反射角的度数。

答案： 1. 画出法线（与平面镜垂直，用虚线表示）。
2. 根据反射定律，反射角等于入射角，入射角为$30^{\circ}$（入射光线与法线夹角），所以反射角也为$30^{\circ}$，据此画出反射光线。
3. 在反射光线与法线夹角处标出反射角度数$30^{\circ}$。

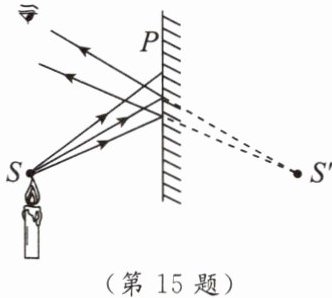

15. [2024·泰兴期末] 如图所示是观察蜡烛在平面镜中成像的光路图,图中$S$是蜡烛的一个发光点,$S'是S$在平面镜中所成的像。请在图中画出入射光线$SP$的反射光线,要求保留作图痕迹。

答案： 根据平面镜成像特点，像点$S'$与发光点$S$关于平面镜对称。反射光线的反向延长线必过像点$S'$。
1. 连接$S'P$并延长，延长线即为入射光线$SP$的反射光线。
2. 在反射光线上标出箭头，表示光的传播方向。
（作图痕迹：连接$S'P$的虚线及延长后的实线反射光线，反射光线箭头方向从$P$点向右下方）
