《2025年综合应用创新题典中点八年级物理上册苏科版》

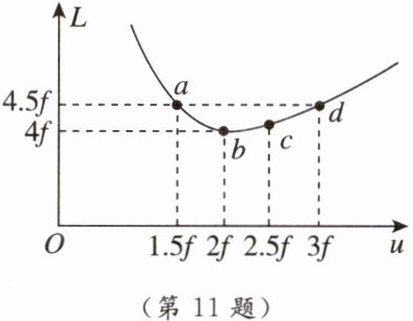

11. [2024·南通如皋期中]在用焦距为f的凸透镜探究凸透镜成像规律时,多次实验,记录凸透镜成实像时的物距u、像距v；算出物像间距L(即u+v)；绘出如图所示的图线(以f为长度单位)；结合图像,下列说法错误的是(B)

A.d点成倒立、缩小的实像
B.当凸透镜成实像时,其物像间距满足L≥4.5f
C.a和d两点数据可以说明光路是可逆的
D.c和d两点的成像特点是一样的

答案： B

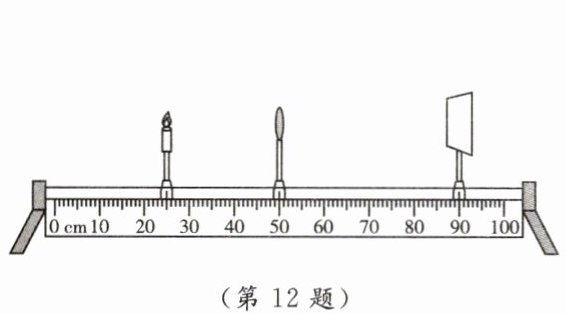

12. 如图所示,在光屏上得到了一个清晰的像,这个像一定是放大(填“放大”“缩小”或“等大”)的。不改变蜡烛和光屏位置,将凸透镜向右移动10cm,光屏上即可再次呈现清晰的像。若将蜡烛换成一个指针发光的钟表,其表面正对透镜,则指针所成的像做顺时针(填“顺时针”或“逆时针”)转动。

答案： 放大；10；顺时针

13. 在某次“探究凸透镜成像规律”的实验中：

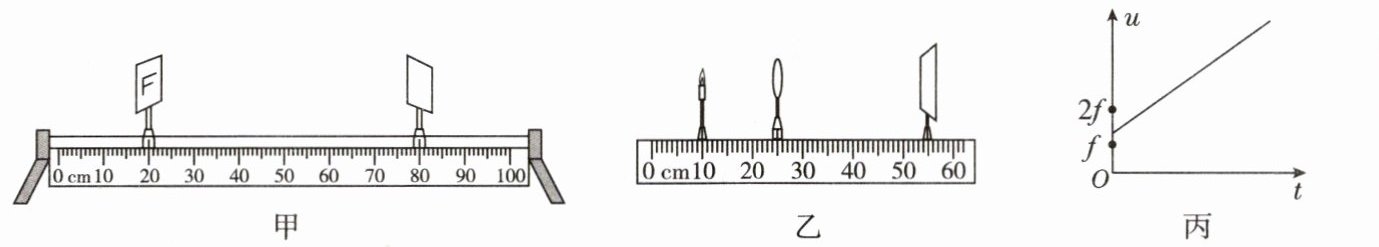

(1)佳敏同学已经在水平光具座上(如图甲所示)固定好了发光体F和光屏的位置,并将两者的中心调到了同一高度。现有A、B两个凸透镜,A的焦距为15cm,B的焦距为35cm,要想在光屏上呈现清晰的像,应选择透镜A(填“A”或“B”)。
(2)选好透镜后,将其放置在发光体F和光屏中间的位置处,发现此时在光屏上出现的像位置偏高,为了使像呈现在光屏中央,应将凸透镜往下移,此时光屏上恰好能看到清晰的倒立、等大(填“放大”“等大”或“缩小”)的实像。如果此时透镜上落上一只小虫,那么光屏上发光体F的像完整(填“完整”或“不完整”)。
(3)科学思维 科学推理 若保持凸透镜的位置不变,将发光体F适当远离凸透镜,要想再次在光屏上呈现清晰的像,可以将光屏适当靠近(填“靠近”或“远离”)凸透镜；也可以不移动光屏,在发光体F和凸透镜之间的某位置处放上一块焦距合适的凸透镜(填“凸透镜”或“凹透镜”),这样做的目的是使光会聚(填“发散”或“会聚”),让清晰的像右移(填“左移”或“右移”)到光屏上。

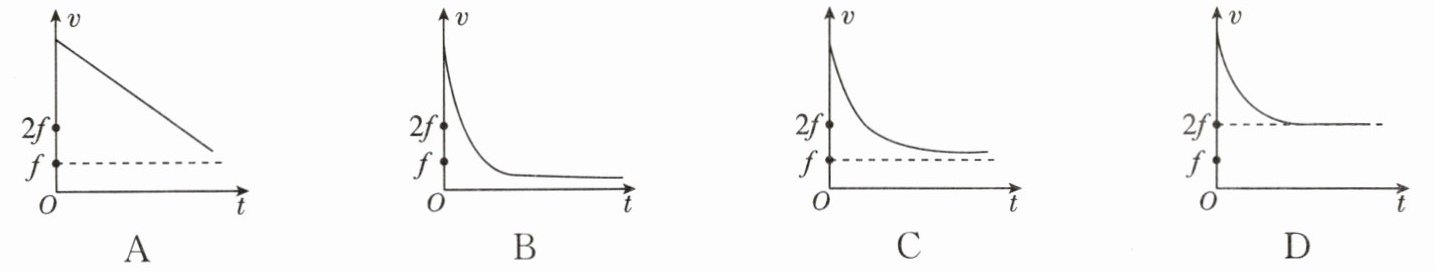

(4)新考法 作曲线图像 文豪同学用图乙装置进行实验,并将图乙中的凸透镜从图示处逐渐远离蜡烛,物距u随时间t的变化图像如图丙所示,则像距v与t的大致变化关系是B(填字母)。

答案： 13.
(1)同一高度；A
(2)下；等大；完整
(3)靠近；凸透镜；会聚；右移
(4)B
