《2025年综合应用创新题典中点八年级物理上册苏科版》

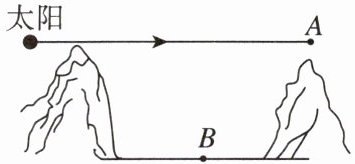

7. [2024·西安长安区期中] 小明外婆家所在的小山村被群山包围, 难以获得阳光照射。小明想在 A 处安装一个大大的平面镜, 反射太阳光照亮村子中心的 B 处。太阳位于图中所示位置时, 在图中画出反射光线, 根据光的反射定律在 A 处画出平面镜 (保留作图痕迹)。

答案： 1. 画入射光线：连接太阳与A点，即为入射光线（方向：太阳→A）。
2. 画反射光线：连接A点与B点，即为反射光线（方向：A→B）。
3. 作法线：以A为顶点，作入射光线与反射光线夹角的角平分线（虚线，标“法线”）。
4. 画平面镜：过A点作垂直于法线的直线（实线，标短斜线表示镜面背面）。
（作图痕迹：保留入射光线、反射光线、法线的作图线，平面镜位置清晰）

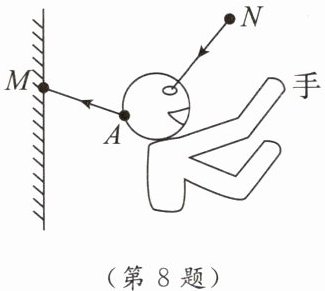

8. [2023·随州] 王叔叔在理发店理发后想看看后脑勺的头发长短情况, 他向服务员要来一面小镜子, 如图所示, 他背朝墙上的大镜子手握小镜子 (未画出) 略微仰头, 当小镜子处于额头斜上方时, 他看到了自己的后脑勺。假设一条光线从后脑勺的 A 点射向大镜子上的 M 点, 反射到小镜子上的 N 点又反射到人眼。请画出 M 到 N 之间的光线、小镜子上的法线以及小镜子的镜面 (注意角度)。

答案： 1. 连接M、N两点，即为M到N的光线（实线带箭头，方向从M指向N）。
2. 确定从小镜子N点到人眼的反射光线（根据图中N点指向人眼的箭头方向）。
3. 以N为顶点，以MN（入射光线）和N→人眼（反射光线）为两边，作两角平分线，即为小镜子在N点的法线（虚线）。
4. 过N点作垂直于法线的直线，即为小镜子的镜面（实线，镜面一侧画短斜线）。
（注：按光的反射定律，法线为入射光线与反射光线夹角的角平分线，镜面垂直于法线。）

9. [2024·无锡] 在图中作出物体 ABC 通过平面镜所成的像。

答案： 作答如下：
1. 作$A$点关于镜面的对称点$A'$；
2. 作$B$点关于镜面的对称点$B'$；
3. 作$C$点关于镜面的对称点$C'$；
4. 用虚线连接$A'B'$，$B'C'$，$A'C'$，得到物体$ABC$通过平面镜所成的像$A'B'C'$。

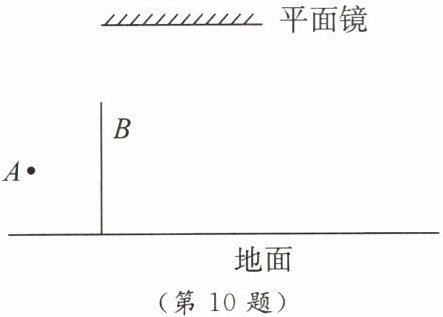

10. 如图所示, A 为暗室中的点光源, B 为不透光薄板, B 与上方水平放置的平面镜左边缘对齐, 请画出薄板 B 右侧水平地面被光照亮的区域左右边界的光路图 (只考虑直接经平面镜到达地面的光)。

答案： 1. 过点光源A作平面镜的垂线，延长至与A到镜面距离相等处，确定像点A'。
2. 连接A'与平面镜左边缘O（薄板B上边缘），延长线交地面于点P₁（左边界）。
3. 连接A'与薄板B下端点Q，交平面镜于点O'，连接AO'（入射光线），O'Q延长线交地面于点P₂（右边界）。
4. 标注P₁、P₂为照亮区域左右边界，画出反射光线OP₁、O'P₂。
（注：图中需显示像点A'、入射光线AO'、反射光线OP₁和O'P₂，以及边界点P₁、P₂。）

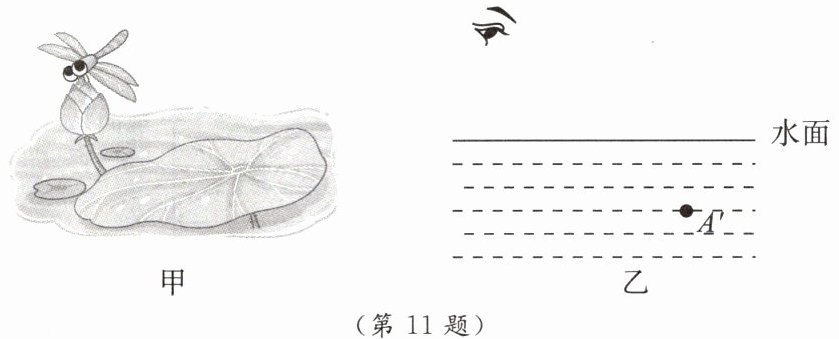

11. (立德树人 传统文化) 古诗词是中华文化的瑰宝, “小荷才露尖尖角, 早有蜻蜓立上头” 描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图, 其中 $ A' $ 点表示水中 “蜻蜓” 的位置。

答案： 1. 作A'点关于水面的对称点A，即为真实蜻蜓的位置；
2. 连接人眼与A'点，交水面于点O（反射点）；
3. 连接AO，即为入射光线；
4. 连接O与人眼，即为反射光线；
5. 过O点作垂直于水面的虚线ON，即为法线；
6. 标出入射光线、反射光线的箭头方向（AO箭头指向O，O到人眼箭头指向人眼）。
（注：实际答题时需在图乙中完成上述作图步骤，此处为文字描述）

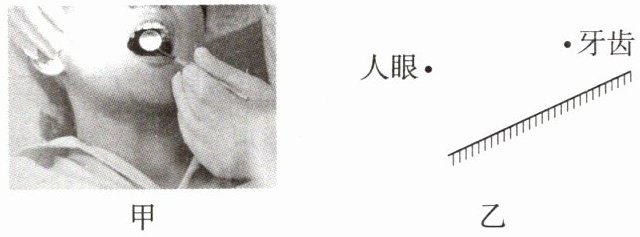

12. (跨学科 日常生活) 口腔是人体的重要组成部分, 口腔健康是全身健康的基础。如图甲所示, 牙医利用内窥镜 (小平面镜) 观察牙齿的情况, 请在图乙中画出能反映人眼通过内窥镜观察牙齿的光路图。

答案： 1. 过牙齿作平面镜的对称点（牙齿的像点）；
2. 连接像点与人眼，交平面镜于点O（反射点）；
3. 连接牙齿与点O，标箭头（入射光线，方向指向O）；
4. 连接点O与人眼，标箭头（反射光线，方向指向人眼）。
（注：对称点用虚线连接，入射光线和反射光线用实线，箭头表示光的传播方向）
