《2025年新坐标同步练习高中物理必修第三册青海专版》

1. (闭合电路的动态分析)(多选)(2025·河北衡水市期中)在如图所示的电路中,电表为理想电表,电源的内阻不可忽略,当滑动变阻器的滑片$P向b$滑动时,下列说法正确的是

(BD)
A.电压表示数增大
B.电流表示数增大
C.灯泡$L_{1}$变暗
D.灯泡$L_{2}$变暗

答案： BD

2. (闭合电路的动态分析)在如图所示的电路中,灯泡$A和灯泡B$原来都是正常发光的。现在突然发现灯泡$A$比原来变暗了些,灯泡$B$比原来变亮了些,则电路中出现的故障可能是

(C)
A.$R_{3}$断路
B.$R_{1}$短路
C.$R_{2}$断路
D.$R_{1}$、$R_{2}$同时短路

答案： C

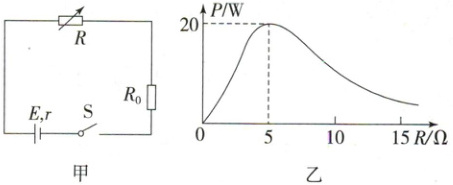

3. (闭合电路的功率和效率)(多选)(2025·四川攀枝花市期中)将一电源与电阻箱$R$、定值电阻$R_{0}= 4\Omega$连接成闭合回路,如图甲所示。测得电阻箱所消耗功率$P与电阻箱读数R$的关系如图乙所示,则下列说法正确的是(AD)

A.电源内阻$r= 1\Omega$
B.电源电动势$E= 30V$
C.定值电阻$R_{0}$功率最大时,电阻箱$R= 1\Omega$
D.电阻箱所消耗功率$P$最大时,电源效率为$90\%$

答案： AD

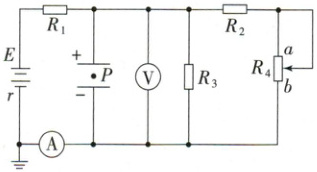

4. (含电容器电路的分析)如图所示,平行金属板中有一个带电油滴悬浮在两板间的$P$点,电流表和电压表可以看作理想电表,电源负极接地,当滑动变阻器$R_{4}的滑片向b$端移动时,下列说法正确的是

(B)
A.油滴将向上运动
B.$P$点的电势降低
C.电源的效率变高
D.电压表、电流表的示数均变小

答案： B
