《2025年新坐标同步练习高中物理必修第三册青海专版》

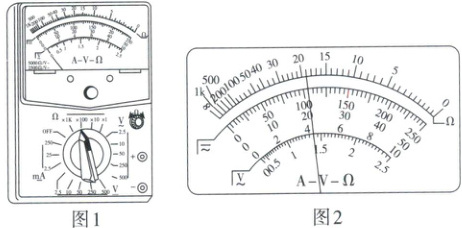

例 1 【教材经典 P75 第 6 题】用如图 1 所示的多用电表测量一个阻值约为$20\Omega $的电阻,测量步骤如下：

(1)调节指针定位螺丝,使多用电表指针指着电压和电流公共的零刻度线。
(2)将选择开关旋转到“Ω”挡的×1位置。
(3)将红、黑表笔分别插入“+”“-”插孔,并将两表笔短接,调节欧姆调零旋钮,使电表指针对准电阻的零刻度线。
(4)将红、黑表笔分别与待测电阻两端接触,若多用电表读数如图 2 所示,该电阻的阻值为19.0Ω。
(5)测量完毕,将选择开关旋转到 OFF 位置。

答案：
(1)电压和电流公共的零刻度线
(2)×1
(3)电阻的零刻度线
(4)19.0

例 2 (2025·陕西西安市期中)某兴趣小组对市场中销售的电线合格率进行调查,他们对电线中的金属丝的电阻率进行测量。操作如下：

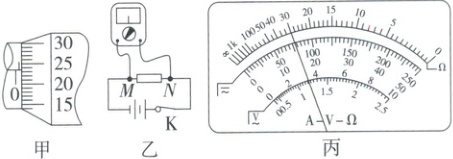

(1)在测金属丝直径时螺旋测微器示数如图甲所示,则该金属丝的直径为0.735mm。
(2)利用多用电表测该金属丝的电压时,黑表笔应接图乙中的M(选填“M”或“N”)点。
(3)该同学将电阻挡的选择开关拨至×100 的倍率挡,在进行了正确的连接后,测量时发现指针偏转角度太小,不方便读数,该同学应将电阻挡的开关拨至×1 k(选填“×10”或“×1 k”)挡。最后电阻表的示数如图丙所示,示数为30000Ω。

答案：
(1)0.735
(2)M
(3)×1k 30000
