例 3 (2025·四川宜宾市期中)某实验小组在实验室练习使用多用电表测电阻。

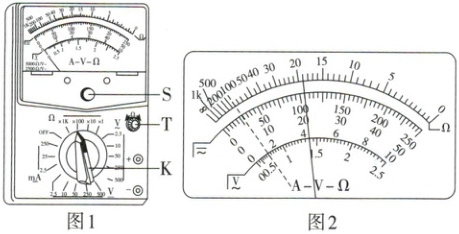

(1)多用电表表盘如图 1 所示,某同学在完成机械调零后,准备测电阻,他进行如下操作,请帮助他完成以下实验步骤：
①将 K 旋转到电阻挡“×10”的位置。
②将红、黑表笔短接,旋动T(选填“S”或“T”),使指针对准电阻挡的0(选填“0”或“∞”)刻线。
③将两表笔分别与待测电阻相接,发现指针偏转角度过小,如图 2 中虚线所示,则应将 K 旋转到电阻挡“×100”(选填“1”或“100”)的位置。
(2)该同学在做好正确操作后,表盘指针如图 2 中实线所示,则该电阻的阻值为1900Ω。

答案：
(1)②T 0 ③100
(2)1900

例 4 某同学利用多用电表的电阻挡测量未知电阻阻值以及判断二极管的正负极。
(1)他选择“×10”倍率的电阻挡按照正确的步骤测量未知电阻时,发现表针偏转角度很大,如图 1 中虚线①的位置所示。为了能获得更准确的测量数据,他应该将倍率调整到×1(选填“×1”或“×100”)的挡位；并把两支表笔直接接触,调整“欧姆调零旋钮”,使表针指向0Ω。调整好此挡位的电阻表后再正确测量上述未知电阻,表针指在如图 1 中虚线②的位置,则未知电阻的测量值为6.0Ω。

(2)若用已调好的多用电表电阻挡“×10”挡来探测一只二极管的正、负极(如图 2 所示)。当两表笔分别接二极管的正、负极时,发现表针几乎不发生偏转(即指示电阻接近无限大)；再将两表笔与二极管两极的连接情况对调,发现表针指在图 1 表盘中的虚线①的位置,此时红表笔接触的是二极管的负(选填“正”或“负”)极。

答案：
(1)×1 0 6.0
(2)负
