(2025·甘肃兰州市期中)有一只灵敏电流计,它的内阻是 $ 100 \, \Omega $,量程为 $ 0 \sim 2 \, mA $,现要把它改装成量程为 $ 0 \sim 10 \, A $ 的电流表,电流计上应 (B)
A.串联一个阻值约为 $ 0.02 \, \Omega $ 的电阻
B.并联一个阻值约为 $ 0.02 \, \Omega $ 的电阻
C.串联一个阻值为 $ 50 \, \Omega $ 的电阻
D.并联一个阻值为 $ 4900 \, \Omega $ 的电阻

答案： B

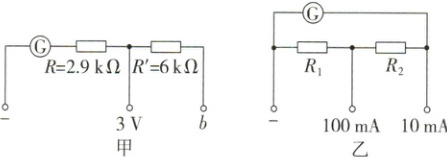

(多选)如图所示,把两只完全相同的表头进行改装,已知表头内阻为 $ 100 \, \Omega $,下列说法正确的是 (AC)

A.由图甲可知,该表头满偏电流 $ I_g = 1 \, mA $
B.图甲是改装成的双量程电压表,其中 $ b $ 量程为 $ 6 \, V $
C.图乙中,$ R_1 = \frac{10}{9} \, \Omega $,$ R_2 = 10 \, \Omega $
D.图乙中,$ R_1 = \frac{9}{10} \, \Omega $,$ R_2 = 10 \, \Omega $

答案： AC

(多选)如图所示,将一只满偏电流为 $ 1 \, mA $、内阻为 $ 900 \, \Omega $ 的表头改装成测电流、电压两用的电表,已知 $ R_1 = 100 \, \Omega $,$ R_2 = 210 \, \Omega $。下列说法正确的是 (AB)

A.接 $ O $、$ a $ 端是电流表,量程为 $ 0 \sim 10 \, mA $
B.接 $ O $、$ b $ 端是电压表,量程为 $ 0 \sim 3 \, V $
C.接 $ O $、$ a $ 端是电流表,量程为 $ 0 \sim 60 \, mA $
D.接 $ O $、$ b $ 端是电压表,量程为 $ 0 \sim 15 \, V $

答案： AB

1. (串联和并联电路特点的应用)把 $ R_2 = R_3 $、$ R_1 $ 未知的三个电阻接成图示电路,则它们的电流之比 $ I_1 : I_2 : I_3 $ 等于 (A)

A.$ 2 : 1 : 1 $
B.$ 1 : 2 : 3 $
C.$ 3 : 2 : 1 $
D.$ 1 : 1 : 1 $

答案： A

2. (串联和并联电路特点的应用)如图所示,电路两端的电压保持不变。当开关 $ S $ 断开时,电流表的示数为 $ 0.6 \, A $;当 $ S $ 闭合时,电流表的示数为 $ 0.9 \, A $,若不计电流表内阻,则两电阻阻值之比 $ R_1 : R_2 $ 为 (A)

A.$ 1 : 2 $
B.$ 2 : 1 $
C.$ 1 : 4 $
D.$ 4 : 1 $

答案： A

3. (电表的改装)(2025·安徽宿州市期中)

如

图所示,大量程电压表、电流表都是由灵敏电流表 $ G $ 和电阻箱 $ R $ 改装而成。已知灵敏电流表 $ G $ 的满偏电流 $ I_g = 300 \, mA $,内阻 $ R_g = 10 \, \Omega $,电阻箱 $ R $ 接入电路的阻值为 $ R_0 $。下列说法正确的是 (A)

A.改装为 $ 0 \sim 15 \, V $ 量程的电压表,选择图乙,$ R_0 = 40 \, \Omega $
B.改装为 $ 0 \sim 15 \, V $ 量程的电压表,选择图甲,$ R_0 = 20 \, \Omega $
C.改装为 $ 0 \sim 0.6 \, A $ 量程的电流表,选择图甲,$ R_0 = 5 \, \Omega $
D.改装为 $ 0 \sim 0.6 \, A $ 量程的电流表,选择图乙,$ R_0 = 10 \, \Omega $

答案： A
