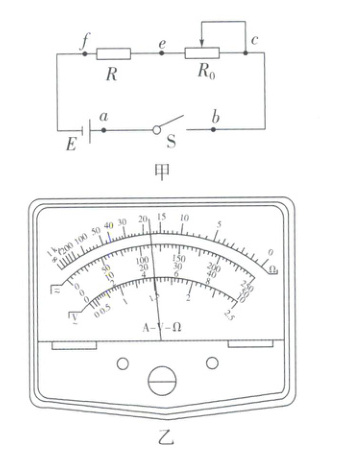

例 5 (2024·广东金山中学期中)多用电表可以用来测电压、测电流、测电阻、检验二极管的导电性能,还可以探究故障电路。某同学发现如图甲所示的实验电路不能正常工作,为排查电路故障,他用多用电表测量闭合电路中各点间的电压得到$U_{ab}= U_{bc}= U_{ce}= 0$,$U_{ef}= 6V$。已知只有一处故障,为进一步判断电路故障的性质,他断开开关 S 后,将选择开关置于电阻挡的×1 挡,分别将红、黑表笔接 ce 端时,指针指在如图乙所示的位置,则该电阻为___18.0Ω,他将红、黑表笔接 ef 端时,指针___几乎不偏转(选填“几乎不偏转”或“偏转很大”),因此电路故障为___R断路。

答案： 18.0 几乎不偏转 R断路

1.(2025·四川内江市期中)如图所示的是多用电表电阻挡的内部电路,a、b 为表笔插孔,下列说法错误的是 (D)

A.a 孔插黑表笔
B.更换倍率测量电阻时,必须重新进行欧姆调零
C.要测量电路中某电阻的阻值,必须将该电阻与其他元件断开
D.用“×10”挡测量时,若指针指在表盘右端 0 刻度线附近,应换用“×100”挡

答案： D

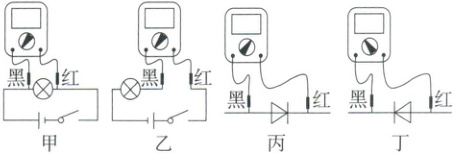

2.(多选)(2025·河南驻马店市期中)关于多用电表的使用,下列说法正确的是 (BD)

A.甲图是用多用电表直流电压挡测量小灯泡两端的电压,表笔接法正确
B.乙图是用多用电表直流电流挡测量电路中的电流,黑表笔电势低于红表笔
C.丙图中用的是多用电表电阻挡测量二极管的电阻,黑表笔电势低于红表笔
D.丙图、丁图中用的是多用电表电阻挡测量同一个二极管的电阻,丁图中测量值较大

答案： BD

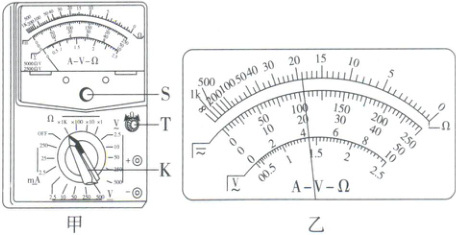

3.(2025·广西玉林市期中)用如图甲所示的多用电表测量一个阻值约为$20\Omega $的电阻,测量步骤如下：

(1)调节指针定位螺丝 S,使多用电表指针对准电流“0”刻度线。
(2)将选择开关旋转到“Ω”挡的___×1(选填“×1”或“×10”)位置。
(3)将红、黑表笔分别插入“+”“-”插孔,并将两表笔短接,调节图甲中的旋钮___T(选填“S”或“T”),使电表指针对准电阻挡的 0 刻度线。
(4)将红、黑表笔分别与待测电阻两端接触,若多用电表读数如图乙所示,则该电阻的阻值为___19.0Ω。

答案：
(2)×1
(3)T
(4)19.0
