《2025年新坐标同步练习高中物理必修第三册青海专版》

例1 (2025·河南洛阳市期中)某实验小组测量干电池的电动势和内阻,所用器材如下：
电压表(量程为0～3 V,内阻约为3 kΩ)；
电流表(量程为0 ～0.6 A,内阻为1.0 Ω)；
滑动变阻器(阻值为0～50 Ω)；
干电池一节、开关一个和导线若干。

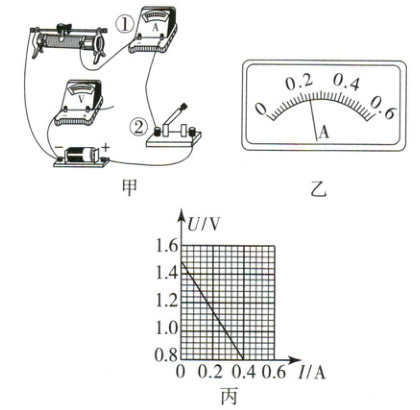

(1)根据给出的实验器材,为准确地测量出电池电动势和内阻,图甲中电压表正极接线柱应连接接线柱①(选填“①”或“②”)。
(2)正确连接后,某次测量中电流表指针位置如图乙所示,其读数为0.24A。
(3)调节滑动变阻器阻值,测得多组电表读数,作出图丙所示的U - I图像,则待测干电池电动势E = 1.48V(结果保留2位小数),内阻r = 0.70Ω(结果保留2位小数)。

答案：
(1)①　
(2)0.24　
(3)1.48　0.70

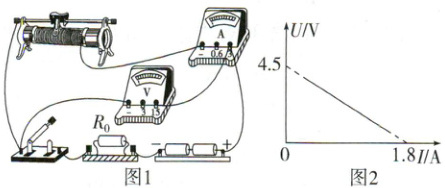

例2 实验小组测量某型号电池的电动势和内阻。电池内阻约为0.5 Ω。用电流表、电压表、滑动变阻器、定值电阻$R_0$(阻值为2 Ω)、待测电池等器材组成图1所示的实验电路,由测得的实验数据绘制成的U - I图像如图2所示。

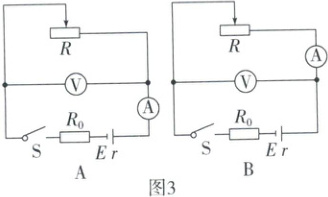

(1)图1的电路图为图3中的_____(选填“A”或“B”)。

(2)如果实验中所用电表均视为理想电表,根据图2得到该电池的电动势E = _____V,内阻r = _____Ω。
(3)实验后进行反思,若考虑到电表内阻的影响,发现上述实验方案存在系统误差。误差分析可知电源电动势和内阻的真实值与测量值的关系为：$E_{真}$_____$E_{测}$,$r_{真}$_____ $r_{测}$(两空均选填“大于”“小于”或“等于”)。
(1)图1的电路图为图3中的B(选填“A”或“B”)。
(2)如果实验中所用电表均视为理想电表,根据图2得到该电池的电动势E = 4.5V,内阻r = 0.5Ω。
(3)实验后进行反思,若考虑到电表内阻的影响,发现上述实验方案存在系统误差。误差分析可知电源电动势和内阻的真实值与测量值的关系为：$E_{真}$大于$E_{测}$,$r_{真}$大于 $r_{测}$(两空均选填“大于”“小于”或“等于”)。

答案：
(1)B　
(2)4.5　0.5　
(3)大于　大于
