《2025年阳光学业评价八年级物理上册人教版》

2. 如图5-3-5所示的幻灯机的镜头相当于一个凸透镜,焦距为10 cm。用强光照射幻灯片,幻灯片上的画面在屏幕上成倒立、放大的实像。为了使观众看到正立的像,幻灯片要倒插(选填“正插”或“倒插”)入架上。要使观众在屏幕上看到放大的像,幻灯片与镜头的距离应该在10~20cm之间。(填范围)

答案： 【解析】：
本题考查了凸透镜成像的规律。
幻灯机的原理是物体在凸透镜一倍焦距和二倍焦距之间时，成倒立、放大的实像。
由于幻灯片是倒插的，所以在屏幕上看到的像是正立的。
为了使像成在屏幕上，幻灯片与镜头的距离（物距）应在凸透镜的一倍焦距和二倍焦距之间，即$10\sim 20$cm。
【答案】：
倒立、放大的实；倒插；$10\sim 20$。

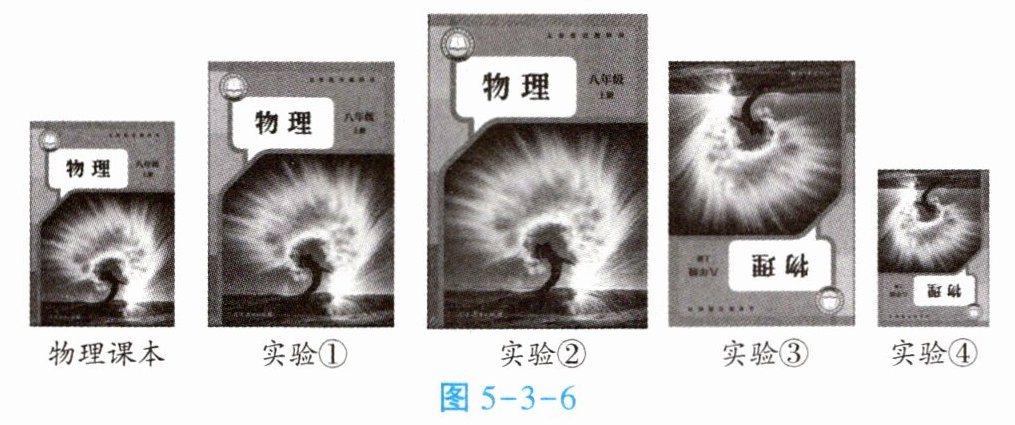

3. 放大镜是生活中常见的凸透镜,小明同学拿着一个放大镜对着物理课本看,当物距u改变时,所成的像如图5-3-6所示,结合图示以及下表中的数据回答问题。

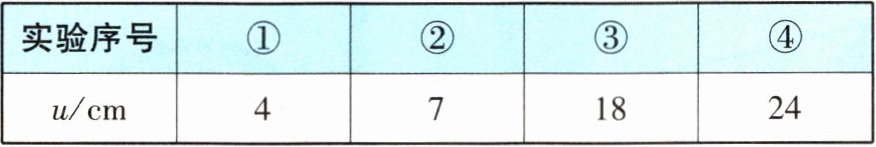

|实验序号|①|②|③|④|
|u/cm|4|7|18|24|

(1)若要使放大镜成正立的像且像比实验②大,则物距u应选( )
A. 6 B. 8 C. 14 D. 16

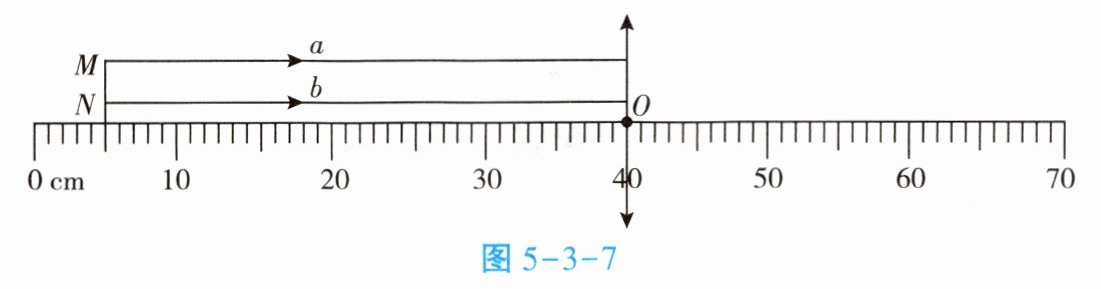

(2)小明用该透镜做实验,如图5-3-7所示,物体MN发出的两束光线a、b平行于主光轴,O是透镜的光心。
①根据实验表格在图5-3-7中标出该凸透镜右侧焦点F的位置(只需标出一种符合题意的情况)。
②在图中画出a、b经透镜后的光线。MN经透镜所成的像的性质是______(选填“倒立缩小的实像”“倒立放大的实像”或“正立放大的虚像”)。

答案：

(1)B
(2)①如图所示
②倒立缩小的实像
