《2025年阳光学业评价八年级物理上册人教版》

1. 小明在做凸透镜成像实验。

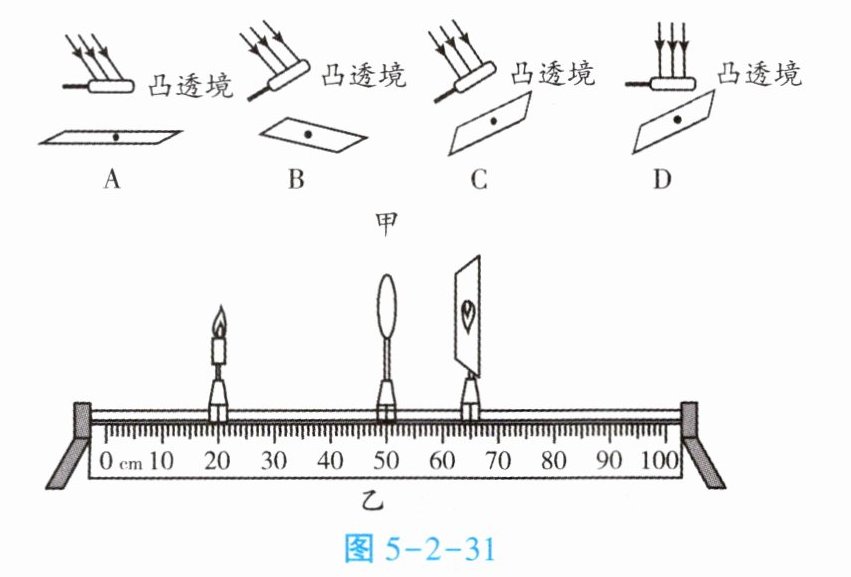

(1)图5-2-31甲中四种利用太阳光测凸透镜焦距的操作,其中正确的是B,小明测得凸透镜焦距为10 cm。
(2)将蜡烛、凸透镜和光屏依次放置在光具座上,调节烛焰的中心、凸透镜的光心和光屏的中心,使它们在同一高度。用图5-2-31乙所示装置开始实验,此时光屏上可见清晰的像,保持凸透镜位置不变,将蜡烛移动到25 cm刻度线处,若想在光屏上再次得到清晰的像,同学们提出了两种不同的方案。
方案一：仅将光屏向右移动一段距离,像的大小将变大。
方案二：仅换用焦距较大的凸透镜 。
(3)蜡烛随着燃烧而变短,光屏上所成的像向上移动。

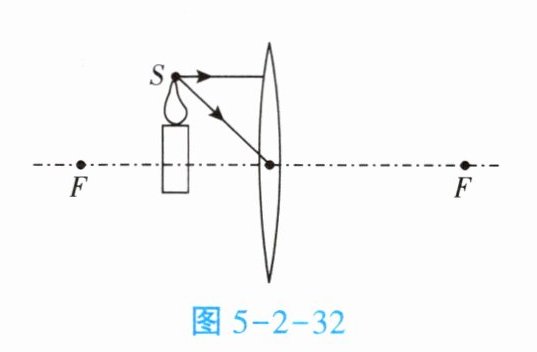

(4)S是烛焰上一点,请在图5-2-32中画出它发出的两条光线经凸透镜折射后的光路并确定像点$S'$的位置。此时S所成的是倒立、放大的实像。

答案：
(1)B
(2)同一高度；右；变大；大
(3)上
(4)（画图：过S作平行于主光轴的光线，经凸透镜折射后过右焦点；过S作过光心的光线，传播方向不变，两条折射光线的交点为S'）；倒立；放大；实
