《2025年阳光学业评价八年级物理上册人教版》

3. 小王在研究光的有关规律时,根据实验现象画出了如图4-4-9所示的a、b二图。根据图4-4-9中所示的现象,回答下列问题。

(1)光从空气斜射入两介质的交界面时,会同时发生反射和折射。
(2)由图4-4-9的a、b两图可得出：光从空气斜射入水中时,折射光线相对于入射光线传播的方向是靠近法线(选填“靠近法线”或“远离法线”)的,当入射角增大时,折射角增大(选填“增大”或“减小”)。
(3)根据小王的研究,请在图4-4-9c中画出光以32°的入射角从水中斜射进空气的反射光线和折射光线,并在图上标出反射角和折射角的角度。
反射光线与入射光线关于法线对称，反射角为32°；折射光线远离法线，折射角大于32°

答案： 【解析】：
(1)当光从空气斜射到水面时，同时会发生反射和折射现象。
(2)由图a可知，光从空气斜射入水中时，折射角小于入射角，即折射光线相对于入射光线传播的方向是靠近法线的；在折射现象中光路是可逆的，当入射角增大时，折射角也增大。
(3)已知入射角为32°，根据光的反射定律，反射角等于入射角，所以反射角也为32°。根据光从水中斜射入空气中时，折射角大于入射角的特点，可画出折射光线，并标出折射角。
【答案】：
(1)反射和折射
(2)靠近法线；增大
(3)图略（反射光线与入射光线关于法线对称，反射角为$32^{\circ}$；折射光线远离法线，折射角大于$32^{\circ}$ ）

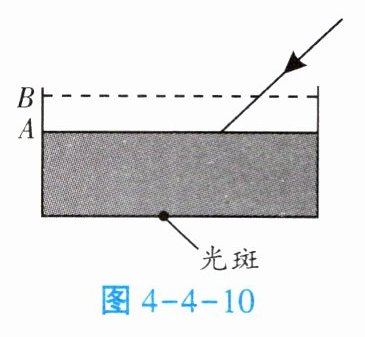

4. 如图4-4-10所示,一束光射入装有水的水槽中,在水槽底形成光斑。

(1)请在图4-4-10中画出对应的折射光线。
(2)往水槽中逐渐加水,液面由A升到B,请通过作图找出此时光斑的位置。
(3)液面上升的过程,光斑将会向哪个方向移动？

答案： 【解析】：
(1)本题考查了光的折射作图，光从空气斜射入水中时，折射角小于入射角，据此大致画出折射光线。
(2)本题考查了光的折射规律的应用，当液面上升时，入射点会向右移动，折射光线也会向右移动，光斑会向右移动，据此作出光路图。
(3)本题考查了通过光路图判断光斑移动方向，根据
(2)中光路图可知，液面上升的过程中，光斑将会向右移动。
【答案】：
(1)图略（光从空气斜射入水中，折射角小于入射角，折射光线靠近法线）。
(2)图略（当液面由$A$升到$B$时，入射点向右移动，折射光线也向右移动，光斑向右移动，标记此时光斑的位置）。
(3)液面上升的过程中，光斑将会向右移动。

5. 完成图4-4-11、图4-4-12,以及图4-4-13中光从空气射入玻璃,再由玻璃射入空气的大致光路。

答案： 【解析】：
本题考查光的折射定律，需要掌握光从空气射入玻璃（光疏介质射入光密介质）以及光从玻璃射入空气（光密介质射入光疏介质）时的折射规律，即折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居法线两侧，光从空气斜射入玻璃时，折射角小于入射角；光从玻璃斜射入空气时，折射角大于入射角，当光垂直射入时，传播方向不变。
对于图4 - 4 - 11：
光从空气斜射入玻璃，先过入射点作法线，根据折射角小于入射角画出折射光线；当光从玻璃射入空气时，过入射点作法线，根据折射角大于入射角画出折射光线。
对于图4 - 4 - 12：
光垂直从空气射入玻璃，传播方向不变；当光从玻璃射入空气时，同样传播方向不变。
对于图4 - 4 - 13：
光从空气斜射入玻璃，先过入射点作法线，根据折射角小于入射角画出折射光线；当光从玻璃射入空气时，过入射点作法线，根据折射角大于入射角画出折射光线。
【答案】：
图4 - 4 - 11：
先在空气与玻璃的界面上过入射点作垂直于界面的法线，折射光线向法线靠拢，折射角小于入射角；在玻璃与空气的界面上过入射点作垂直于界面的法线，折射光线远离法线，折射角大于入射角。（图略）

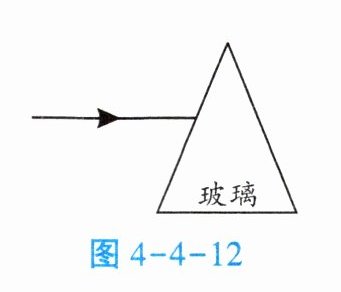

图4 - 4 - 12：
光垂直射入玻璃，传播方向不变；光从玻璃垂直射入空气，传播方向也不变。（图略）

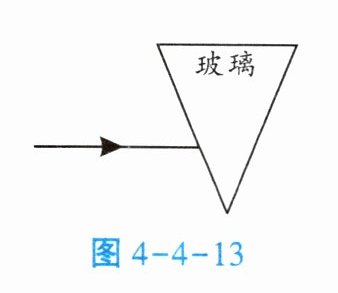

图4 - 4 - 13：
先在空气与玻璃的界面上过入射点作垂直于界面的法线，折射光线向法线靠拢，折射角小于入射角；在玻璃与空气的界面上过入射点作垂直于界面的法线，折射光线远离法线，折射角大于入射角。（图略）
