《2025年阳光学业评价八年级物理上册人教版》

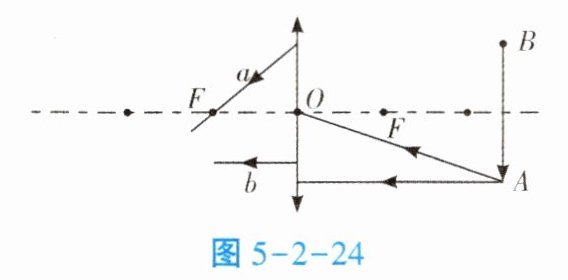

2. 物体$AB$在凸透镜2倍焦距外,如图5-2-24所示。
(1)折射光线$a$、$b$是由同一点发出的光线经过透镜后的光路,通过作图确定该点。
(2)先作出$A的像点A'和B的像点B'$,再作出像$A'B'$。
(3)相对于物体$AB$,像$A'B'$的性质是______、______的______像。

(1)图略（反向延长折射光线$a$、$b$，其交点即为发光点）
(2)图略（作出$A$、$B$对应的像点$A'$、$B'$，连接$A'$、$B'$得到像$A'B'$）
(3)相对于物体$AB$,像$A'B'$的性质是倒立、缩小的实像。

答案： 【解析】：
本题主要考查了凸透镜成像规律的应用，通过作图法来确定物体的像以及像的性质。对于（1），需要根据凸透镜对光线的作用，反向延长折射光线找到发光点；对于（2），利用凸透镜成像的规律作出物体端点的像，进而得到物体的像；对于（3），根据凸透镜成像规律判断像的性质。
（1）确定发光点：因为凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后过焦点，所以折射光线$a$是平行于主光轴的光线经凸透镜折射后的光线，反向延长折射光线$a$，与折射光线$b$的反向延长线相交于一点，该点就是发光点。
（2）作出像点$A'$、$B'$和像$A'B'$：根据凸透镜成像规律，过光心不改变方向，从$A$点发出的光线经凸透镜折射后过$A'$点，过$A$点平行于主光轴的光线经凸透镜折射后过焦点，其反向延长线也过$A'$点，同理可确定$B'$点，连接$A'$、$B'$得到像$A'B'$。
（3）判断像的性质：已知物体$AB$在凸透镜$2$倍焦距外，根据凸透镜成像规律，当物距大于$2$倍焦距时，成倒立、缩小的实像。
【答案】：
(1)图略（反向延长折射光线$a$、$b$，其交点即为发光点）
(2)图略（作出$A$、$B$对应的像点$A'$、$B'$，连接$A'$、$B'$得到像$A'B'$）
(3)倒立；缩小；实

3. 如图5-2-25所示,$AB$为发光体,$O$为凸透镜的光心,$MN为A$点发出的一条光线经凸透镜折射后的光线,$MN$平行于主光轴。
(1)请在图中标出凸透镜左侧的焦点$F$,并画出$AB经凸透镜折射后的像A'B'$。
(2)相对于$AB$,像$A'B'$的性质是倒立、放大的实像。

答案：
(1) 作图步骤：
因为折射光线 MN 平行于主光轴，根据凸透镜成像规律，平行于主光轴的光线经凸透镜折射后过焦点，所以反向延长 MN 与主光轴的交点即为凸透镜右侧焦点，再根据凸透镜左右焦点到光心距离相等，在凸透镜左侧主光轴上标出焦点 F。
过 A 点作平行于主光轴的光线，经凸透镜折射后过右侧焦点；过 A 点作过光心 O 的光线，传播方向不变，两条折射光线的交点即为 A'。
过 B 点作平行于主光轴的光线，经凸透镜折射后过右侧焦点；过 B 点作过光心 O 的光线，传播方向不变，两条折射光线的交点即为 B'。连接 A'B'。
(2) 倒立、放大、实
