《2025年阳光学业评价八年级物理上册人教版》

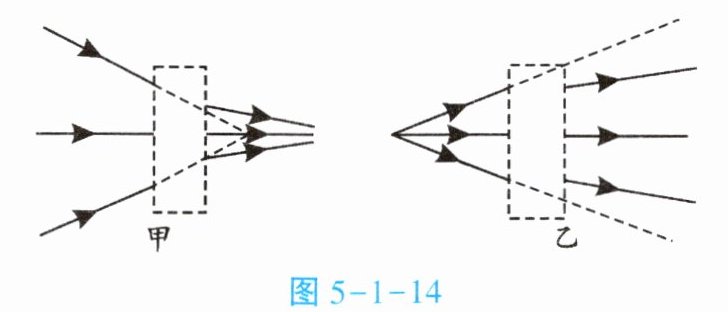

3. 要使图5-1-14中的光路图成立,应该在甲、乙两个虚线框内单独放入哪种透镜？

甲虚线框内应放入凸镜,判断的依据是折射光线相对于原光线靠近(选填“靠近”或“远离”)主光轴。
乙虚线框内应放入凹镜,判断的依据是折射光线相对于原光线远离(选填“靠近”或“远离”)主光轴。

答案： 【解析】：
本题主要考查透镜对光线的作用。
首先，观察甲虚线框前的入射光线和框后的折射光线。可以看到，入射光线原本是发散的，但经过甲虚线框后，折射光线变得相对会聚，即折射光线相对于原光线靠近了主光轴。这种特性符合凸透镜对光线的作用，即凸透镜能使发散的光线变得会聚。
接着，观察乙虚线框前的入射光线和框后的折射光线。入射光线原本是会聚的，但经过乙虚线框后，折射光线变得相对发散，即折射光线相对于原光线远离了主光轴。这种特性符合凹透镜对光线的作用，即凹透镜能使会聚的光线变得发散。
【答案】：
凸；靠近；凹；远离

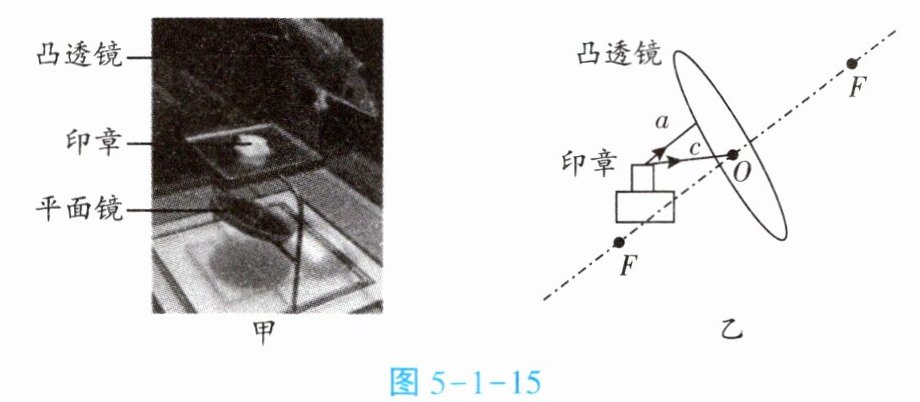

4. 如图5-1-15甲所示是博物馆内印章的展台,游客能看到放大的印章也能看到印章底部的字；图乙是其示意图,请在图乙中画出光线a、c经过凸透镜折射后的光线。

答案： 【解析】：本题考查凸透镜成像中特殊光线的画法，以及凸透镜成像原理。
过光心的光线经凸透镜折射后传播方向不变；平行于主光轴的光线经凸透镜折射后将过焦点，据此画出光线$a$、$c$经过凸透镜折射后的光线。
【答案】：图略（光线$a$经凸透镜折射后过焦点$F$；光线$c$经凸透镜折射后传播方向不变）。

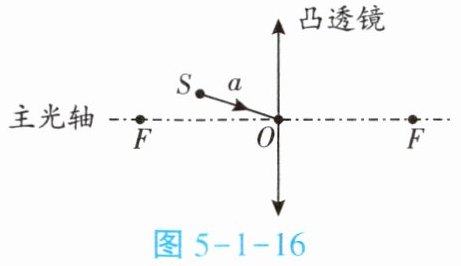

5. 如图5-1-16,凸透镜的焦点为F,光心为O。
(1)在图中画出S点发出的光线a经过透镜光心后的光线。
(2)S点发出的一条光线经过透镜后与主光轴平行,在图中画出上述光路。

答案： 【解析】：
本题主要考查凸透镜对光线的作用以及光路的作图。
(1)对于光线a，它经过透镜的光心，根据凸透镜的性质，经过光心的光线传播方向不改变，所以直接连接$S$点和光心$O$，并延长即可。
(2)对于从$S$点发出的经过透镜后与主光轴平行的光线，需要先确定这条光线在透镜上的入射点。由于这条光线经过透镜后与主光轴平行，那么它的延长线必然会经过凸透镜的焦点$F$。所以，连接$S$点和焦点$F$，这条线与透镜的交点即为入射点。然后，从入射点出发，画一条与主光轴平行的光线即可。
【答案】：
(1)图略（连接$S$、$O$，并延长）
(2)图略（连接$S$、$F$，与透镜交于一点，从该点出发画一条与主光轴平行的线）
