《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

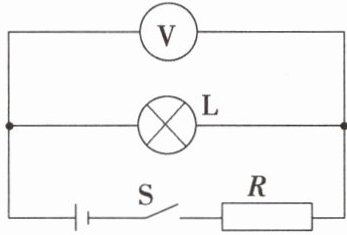

8. 如图所示的电路，电源电压为$6\ {V}$且保持不变，$R = 10\ {\Omega}$，当闭合开关$S$时，电压表的示数为$2\ {V}$。以下判断正确的是(A)。


A.电路中的电流是$0.4\ {A}$
B.通过灯泡$L$的电流是$0.2\ {A}$
C.电阻$R$两端的电压是$2\ {V}$
D.灯泡$L$两端的电压是$4\ {V}$

答案： 8.A

9. 在物理学中，用电阻来表示导体对电流的阻碍作用的大小；滑动变阻器是靠改变接入电路中的电阻丝的长度来改变电阻的。

答案： 9.【解析】在物理学中，用电阻来表示
导体对电流的阻碍作用的大小。根据滑动
变阻器的原理可知，滑动变阻器是通过改
变电阻丝接入电路的长度来改变电阻的，
因为电源电压不变，由欧姆定律可知，电路
中的电流改变。
【答案】电阻 长度

10. (2025·广州模拟)人们为了纪念科学家对物理学的贡献，常常用科学家的名字命名物理量的单位，如将安培的名字命名为电流的单位。德国科学家欧姆经过大量实验归纳总结出电流与电压、电阻之间的关系，其表达式为I= \frac{U}{R}(用$I$、$R$、$U$表示)。

答案： 10.【解析】把物理学家安培的名字命
名为物理量电流的单位。德国物理学家欧
姆最先通过实验归纳出一段导体中电流跟
电压和电阻之间的定量关系——欧姆定
律，写成数学表达式为$I= \frac{U}{R}。$
【答案】安培$ I= \frac{U}{R}$

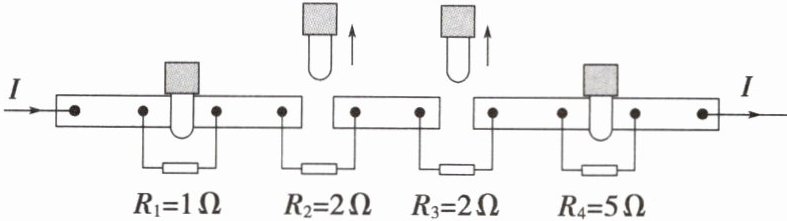

11. 在相同的电压下，通过导线$A$的电流大于通过导线$B$的电流，则导线B的电阻大；若导线$A$、$B$的长度和材料相同，则导线A更粗一些。如图所示为某校实验室的演示用插入式电阻箱，当插入插头时，插头就把这些电阻短路了，当将图中电阻箱接入电路时，此电阻箱的总电阻是4${\Omega}$。

答案： 11.【解析】由题意知:U_A=U_B,I_A＞
I_B，由$I= \frac{U}{R}$变形式$R= \frac{U}{I}$可知R_A＜R_B。
在长度和材料相同时，导体的横截面积越大，电阻越小，由此可知A导线更粗。
当插头全部插入时，电阻丝全部被短路，两接线柱的电阻为0Ω。拔出中间两个插头，则两接线柱间的电阻为2Ω+2Ω=
4Ω。
【答案】B A 4

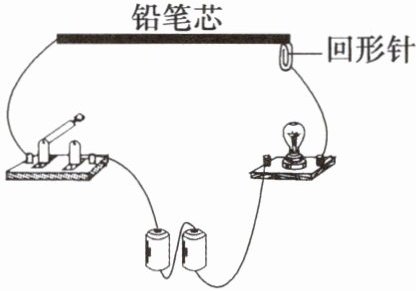

12. (2025·深圳模拟)如图是小明自制的简易调光灯，闭合开关，回形针向左移动的过程中灯泡亮度应该变亮(选填“变亮”“变暗”或“不变”)，但小明发现灯泡亮度变化不明显，他应该调换更细(选填“粗”或“细”)的铅笔芯来做实验，接着加热铅笔芯，发现灯泡亮度逐渐变亮，这一现象说明，温度越高，铅笔芯的电阻越小(选填“大”或“小”)。

答案： 12.【解析】闭合开关，回形针向左移
动的过程中，铅笔芯接入电路中的长度变
短，电阻减小，根据欧姆定律可知，电流变
大，灯泡变亮。小明发现回形针在移动的
过程中灯泡亮度变化不明显，说明电流的
变化比较小，根据$I= \frac{U}{R}$可知，铅笔芯的电
阻变化较小，故应选用电阻较大的铅笔芯，
即换用更细的铅笔芯；加热铅笔芯，会发现
灯泡逐渐亮起来(即电流增大，铅笔芯的电
阻减小)，这一现象说明铅笔芯的电阻随温
度升高而减小。
【答案】变亮 细 小

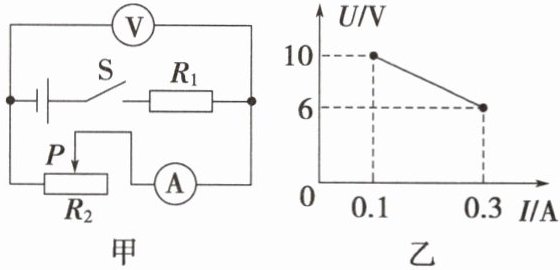

13. (2025·江门模拟)图甲中，电流表的量程为$0～0.6\ {A}$，电压表的量程为$0～15\ {V}$，滑动变阻器$R_{2}$的规格为“$100\ {\Omega}\ \ \ 0.5\ {A}$”。闭合开关$S$后，调节滑动变阻器的滑片$P$，得到电流表与电压表的示数关系如图乙所示，定值电阻$R_{1}$的阻值为20${\Omega}$；电源电压为12${V}$；在保证电路安全的前提下，滑动变阻器接入电路的最小阻值为4${\Omega}$。

答案： 13.【解析】由图可知定值电阻和滑动
变阻器串联，电压表测量滑动变阻器两端
电压，电流表测量通过电路的电流。
串联电路总电压等于各部分电压之
和，根据欧姆定律可得电源电压
$U=I₁R₁+U_{v1}=0.1A×R₁+10V①，$
$U=I₂R₁+U_{v2}=0.3A×R₁+6V②，$
①②联立解得R₁=20Ω，U=12V。
串联电路各处电流相等，在保证电路
安全的前提下，电路最大电流等于滑动变
阻器允许通过的最大电流，即I=0.5A，
电源电压不变，当电路电流最大时，根
据欧姆定律可得电路最小总电阻$R= \frac{U}{I}=$
$\frac{12V}{0.5A}=24Ω，$
此时滑动变阻器接入电路的阻值最小
为R₂小=R−R₁=24Ω−20Ω=4Ω。
【答案】20 12 4

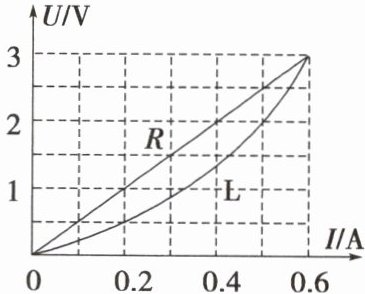

14. (2025·佛山模拟)如图所示是分别测量定值电阻$R$和小灯泡$L$两端电压和通过的电流后得到的$U - I$关系图线。由图可知，定值电阻$R$的阻值为5${\Omega}$；小灯泡$L$的阻值会随其两端电压的升高而逐渐变大，当其两端电压为$2\ {V}$时阻值为4${\Omega}$。

答案： 14.【解析】由图像可知，当U_R=U_L=
2V时，通过的电流分别为I_R=0.4A，
I_L=0.5A，
由$I= \frac{U}{R}$可得，定值电阻R的阻值和此
时灯泡的电阻分别为：
$R= \frac{U_R}{I_R}= \frac{2V}{0.4A}=5Ω，$$R_L= \frac{U_L}{I_L}=$
$\frac{2V}{0.5A}=4Ω。$
【答案】5 4
