《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

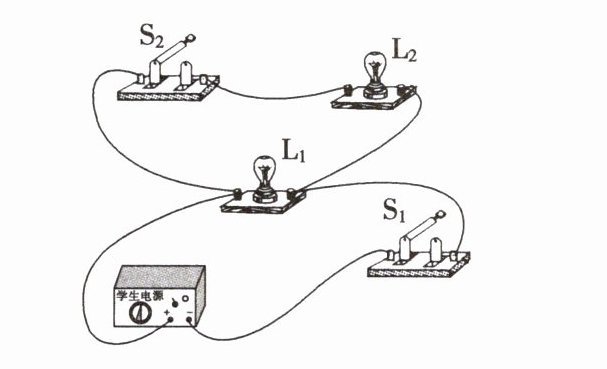

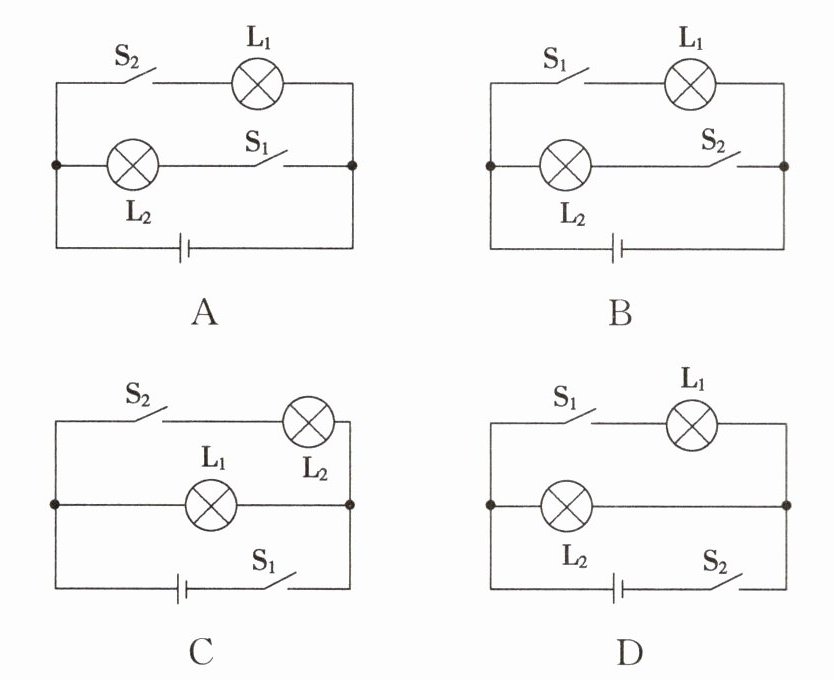

3. 图中的电路图和实物图相对应的选项是(C)。

答案： 3.C

4. 电热水器有指示灯，当红灯亮时，表示正在给水加热，红灯灭时表示加热停止。有一天，红指示灯被打破了，电热水器仍能给水加热。由此可以判断，指示灯与电热器的加热部分是(B)。

A.串联
B.并联
C.可能并联也可能串联
D.无法确定

答案： 4.B

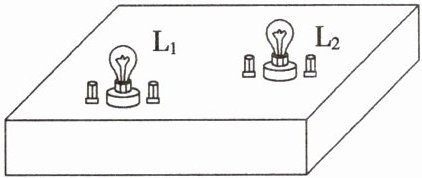

5. (2025·江门模拟)如图所示，暗盒中的两个灯泡L₁和L₂连接在同一电路中，闭合开关，下列现象可以判断两灯一定串联的是(D)。


A.两灯泡的亮度不相同
B.通过两灯泡的电流相同
C.两灯泡两端的电压相等
D.两灯泡两端的电压不相等

答案： 5.D

6. 在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触。某次实验中，只知道电压不超过安全电压，所用电压表如图所示。关于试触后的操作，下列说法中正确的是(B)。


A.如果示数大于15V，则需调换接线柱重新试触
B.如果示数大于15V，则必须换用另一个量程更大的电压表
C.如果示数在3V与15V之间，则需调换接线柱重新试触
D.如果示数小于3V，则必须换用另一个量程更小的电压表

答案： 6.B

7. 在并联电路中，有关电压和电流的说法正确的是(C)。

A.各支路两端电压相等，通过各支路的电流也相等
B.各支路两端电压不一定相等，通过各支路的电流相等
C.各支路两端电压相等，通过各支路的电流不一定相等
D.各支路两端电压不一定相等，通过各支路的电流也不一定相等

答案： 7.C

8. (2025·茂名模拟)如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，则下列描述不正确的是(C)。


A.L₁两端的电压为2V
B.L₂两端的电压为4V
C.开关断开后，电压表无示数
D.开关断开后，电压表示数为6V

答案： 8.C
