2. 小明练习用伏安法测电阻，他所测电阻的阻值约为 $ 2 \, \Omega $。电压表的量程为 $ 0 \sim 3 \, V $，电流表的量程为 $ 0 \sim 3 \, A $。测量结束后，他得到的结论是待测电阻的阻值为 $ 10 \, \Omega $，则他在测量中所出现的错误可能是(C)。

A.电压表和电流表的位置接反了
B.他没有多次测量取平均值，使误差过大
C.电压表按 $ 0 \sim 15 \, V $ 量程读数，电流表按 $ 0 \sim 3 \, A $ 量程读数
D.电压表按 $ 0 \sim 15 \, V $ 量程读数，电流表按 $ 0 \sim 0.6 \, A $ 量程读数

答案： 2.C

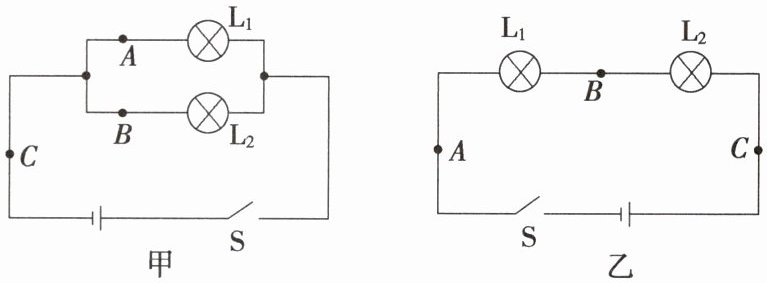

3. (2025·东莞二模)如图所示，两个灯泡分别并联和串联在电源电压相同的电路中，下列说法正确的是(C)。


A.图甲中通过 $ A $ 处的电流与通过 $ B $ 处的电流大小相等
B.图乙中灯泡 $ L_1 $ 和灯泡 $ L_2 $ 两端的电压一定不相等
C.图甲中通过 $ C $ 处的电流大于图乙中通过 $ C $ 处的电流
D.图甲中灯泡 $ L_2 $ 两端的电压等于图乙中灯泡 $ L_2 $ 两端的电压

答案： 3.C

4. 电流表使用时，严禁将两个接线柱直接连到电源的两极上。若将电流表和电源直接相连，使用的电源电压为 $ 3 \, V $，学生实验使用的常规电流表的电阻约为 $ 0.3 \, \Omega $，则通过电流表的电流约为________$ A $，这样操作的后果是______________________________。

答案： 4.10　电流表会被损坏

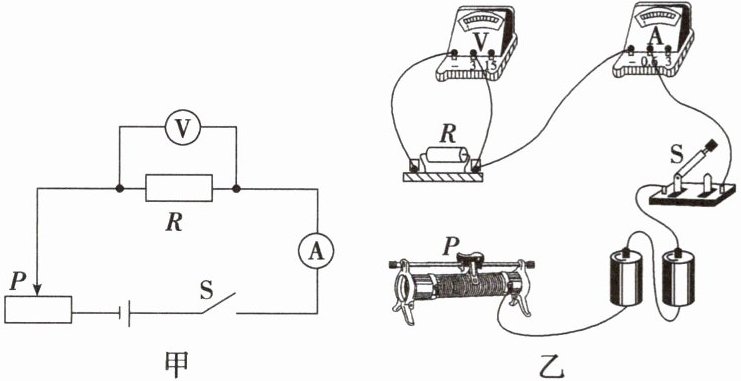

5. 小红同学在某次物理实验考查中抽到考题“用伏安法测量某未知电阻的阻值”，她设计的实验电路图如图甲所示，请你帮她完成下列问题。

（1）根据电路图，把图乙中缺失的导线连接起来。
（2）开关闭合前，滑动变阻器的滑片应滑到最________（选填“左”或“右”）端。
（3）粗略检查后闭合开关，发现电压表的指针出现反偏现象，可能的原因是________（填字母）。
A. 电压表量程选小了
B. 电压表的正、负接线柱接反了

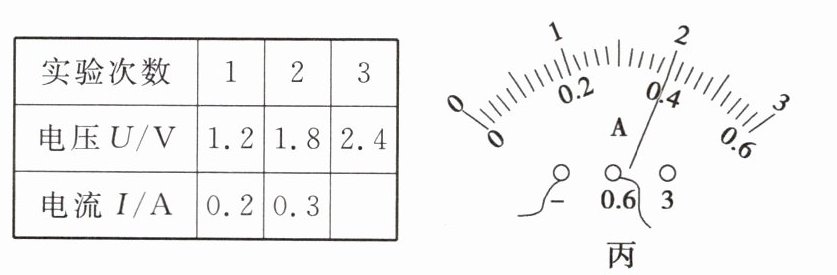

（4）通过 3 次实验得出的实验数据如下表所示。

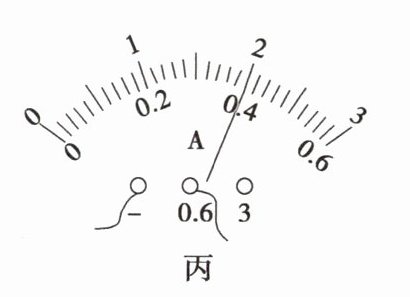

第 3 次实验得到的电流如图丙所示，请你根据所提供的信息求出所测未知电阻的阻值为$ \Omega $。

答案：
5.
(1)如图所示

(2)左　
(3)B　
(4)6

6. 小明想测量标有“$ 2.5 \, V $”小灯泡的电阻。

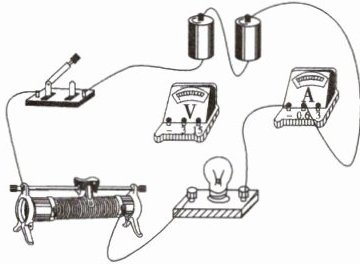

（1）请用笔画线代替导线，将图中的实物电路连接完整。（导线不能交叉）

（2）连接好电路后，闭合开关前，滑动变阻器的滑片应处于最________（选填“左”或“右”）端。

(3)闭合开关后，发现电流表、电压表均有示数。但灯泡不亮，原因可能是(填字母)。
A. 小灯泡断路
B. 小灯泡短路
C. 滑动变阻器断路
D. 滑动变阻器接入电路的阻值过大

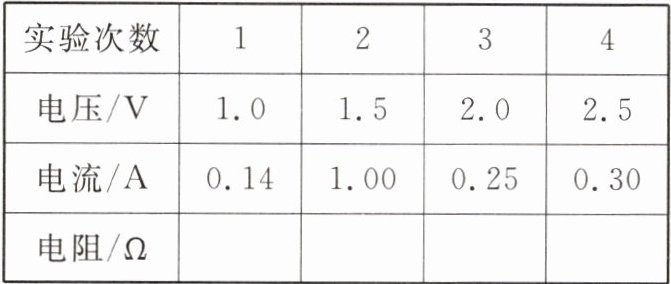

（4）调节滑动变阻器，测得实验数据如表所示。

在分析实验数据时，发现一个数据有明显的错误，这个数据是；若此错误是看错电表量程导致的，则该数据的正确值应是。
(5)根据实验数据可知，小灯泡正常发光时的电阻是$ \Omega $。
（6）实验完成后，分析数据发现，小灯泡电阻呈增大趋势，其原因可能是______________________________。

答案：
6.

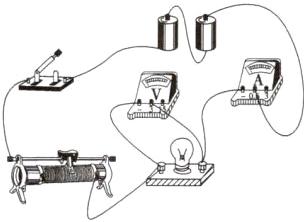

(1)如图所示

(2)左　
(3)D　
(4)1.00　0.20
(5)8.33　
(6)温度越高，小灯泡电阻越大
