6. （2025·深圳南山区模拟）以下是小明在探究“电流与电压的关系”实验中完成的实验报告的部分内容，电源为两节全新的干电池，请回答：
【实验图】

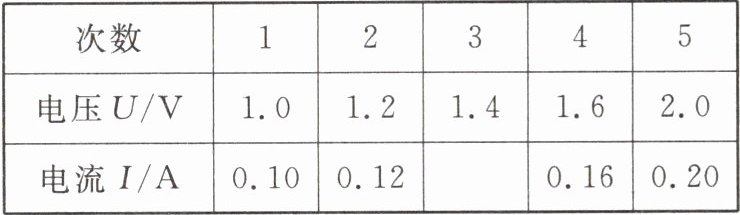

【实验数据】

【实验结论】 导体的电阻一定时，通过导体的电流与导体两端电压成正比。

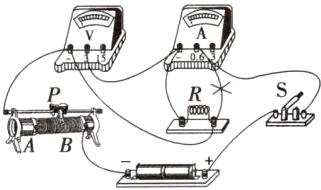

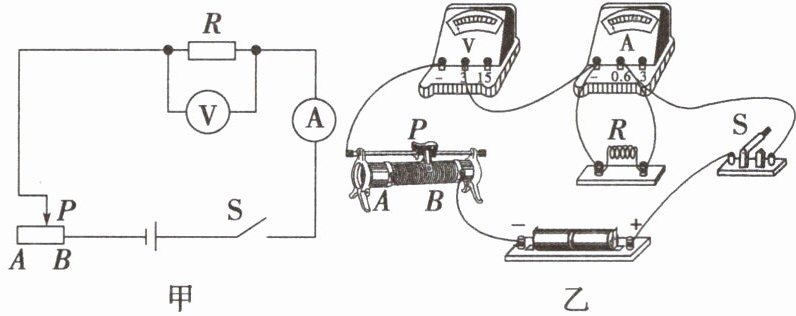

（1）小组同学对照图甲检查图乙，发现有一根导线接错了，请在这根导线上画“×”，并用笔画线表示导线画出正确接法，注意连线不要交叉。
（2）正确连接电路后，闭合开关，移动滑片过程中观察到电压表无示数，电流表示数有明显的变化，则故障原因可能是______________________。

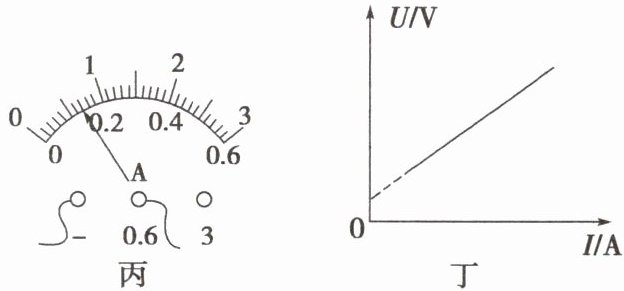

(3)第 3 次实验时，电流表的示数如图丙所示，为0.14A；为完成后续实验，应将滑动变阻器的滑片向B(选填“A”或“B”)端移动。
（4）分析实验数据你还有什么发现？（不要与报告中实验结论重复）______________________。
(5)为完成整个实验，滑动变阻器的最大阻值至少为20$\Omega$。
（6）另一个实验小组根据记录的实验数据绘制的 $ U-I $ 图像如图丁所示，该图像不过原点的原因可能是______________________。

答案：
（1）如图所示

（2）定值电阻短路
（3）0.14 B
（4）R的阻值为10Ω(合理均可)
（5）20
（6）电压表在使用前已有示数
