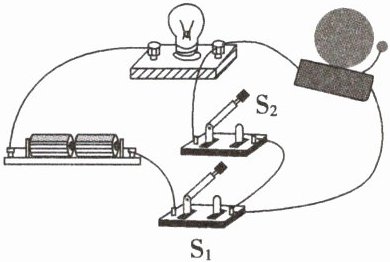

6. 一种声光报警器的实物电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是(B)。


A.灯亮，铃一定响
B.铃响，灯一定亮
C.灯亮，铃一定不响
D.铃响，灯一定不亮

答案： 6.B

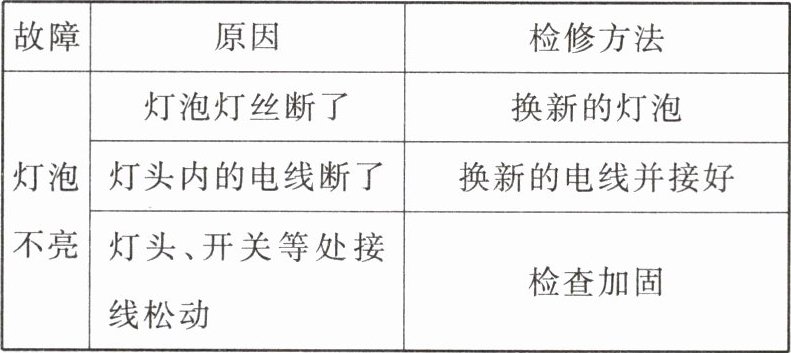

7. 同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的原因可以概括成一个，即(B)。

A.电路出现了短路
B.电路出现了断路
C.用电器太多
D.接触不良

答案： 7.B

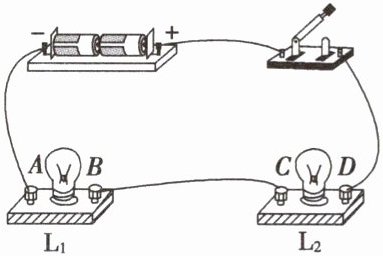

8. 某同学按老师要求进行实物图连接。

(1)连接电路时，开关要断开(选填“闭合”或“断开”)。
(2)如果实验过程中，两灯泡突然都熄灭，下列原因中，不可能的是C(填字母)。
A. 灯泡接线柱处松动
B. 灯丝损坏
C. 开关短路
(3)如果实验过程中，有一个灯泡烧坏了，另一个灯泡不能(选填“能”或“不能”)工作。
(4)如果某同学用一根导线连接接线柱$A$和$C$，则灯泡$L_{1}$不能(选填“能”或“不能”)工作，灯泡$L_{2}$能(选填“能”或“不能”)工作，因为灯泡L₁(选填“$L_{1}$”或“$L_{2}$”)被短路。
(5)绝对不允许用导线连接接线柱A和接线柱D，否则会损坏电源。(均选填“$A$”“$B$”“$C$”或“$D$”)

答案： 8.
(1)断开　
(2)C　
(3)不能
(4)不能　能　L₁　
(5)A　D

知识点一 串联电路
1. 把用电器逐个顺次相联的方式叫做串联。由用电器串联组成的电路叫串联电路。

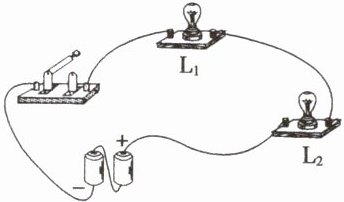

2. 取两节干电池、两个灯泡、一个开关、若干导线，连成一个串联电路。

(1) 闭合开关，电流的路径是：从电源正极出发，经过L₂，再经过L₁，最后经过开关，回到电源负极。因此电流路径共有1条。
(2) 闭合开关，两灯发光，取下灯泡 $ L_1 $，$ L_2 $不能(选填“能”或“不能”)继续发光，这说明串联电路用电器互相影响。
(3) 将开关改接到 $ L_1 $ 与 $ L_2 $ 之间，开关能(选填“能”或“不能”)控制整个电路，再将开关改接到 $ L_2 $ 与电源正极之间，开关能(选填“能”或“不能”)控制整个电路，这说明串联电路的开关控制整个电路。

答案： 1. 串联
2.
(1)L₂ L₁ 开关 1
(2)不能 串联电路用电器互相影响
(3)能 串联电路的开关控制整个电路
