知识点一 认识电路

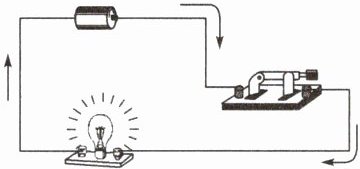

1. 如图是一种最简单的电路，由四部分组成。

(1)像电池能持续提供电能的装置叫电源。
(2)像灯泡消耗电能的装置叫用电器。
(3)控制电流通断的装置叫开关。
(4)用导线把电源、用电器、开关连接起来，就组成了电路。

答案： 1.
(1)电源
(2)用电器
(3)开关
(4)导线

知识点二 通路、开路和短路

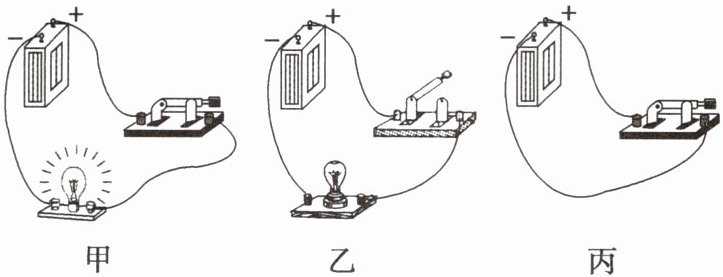

2. 如图，有甲、乙、丙三个电路，其中甲图是通路，乙图是开路，丙图是短路。

3. 我们常说的开灯是指开关闭合(选填“闭合”或“断开”)，使电路接通；电流通过用电器的电路叫通路。

答案： 2.甲　乙　丙 3.闭合　通路

知识点三 电路图
4. 电源的符号是，灯泡的符号是，开关的符号是。
5. 用规定的符号表示电路连接情况的图，叫做电路图。电路图是对实际电路的有效抽象。

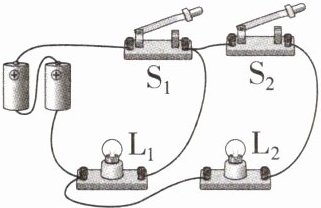

6. 如图所示，画出对应的电路图。

答案：
4. 5.符号 6.

重点 怎样画电路图
1. 电路元件的符号要用统一规定的符号，不能自造符号。
2. 要注意所画符号和实物的对应性。
3. 合理安排电路元件符号，使之均匀分布在电路中，元件符号不能画在电路的拐角处。
4. 电路图最好呈矩形，导线要横平竖直，力求让电路图整洁、美观，大小比例适中。
5. 画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，并用导线连接起来。注意不能遗漏元件，元件次序不能颠倒。
跟踪训练
根据实物图，画出对应的电路图。

答案：
