4. 一个滑动变阻器标有“$50\Omega\ 1.5A$”的字样，当它与一个阻值为$30\Omega$的电阻串联接入电路时，整个电路总电阻的变化范围为(A)。

A.$30\sim80\Omega$
B.$0\sim80\Omega$
C.$0\sim50\Omega$
D.$0\sim30\Omega$

答案： 4.A

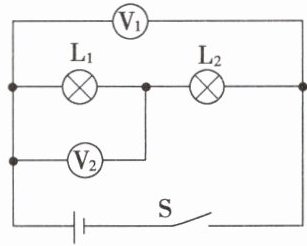

5. 如图所示的电路中，闭合开关$S$后，两学生使用的实验电压表的指针偏转角度相同，则$L_{1}$和$L_{2}$两灯的电阻之比为(C)。


A.$1:5$
B.$5:1$
C.$1:4$
D.$4:1$

答案： 5.C

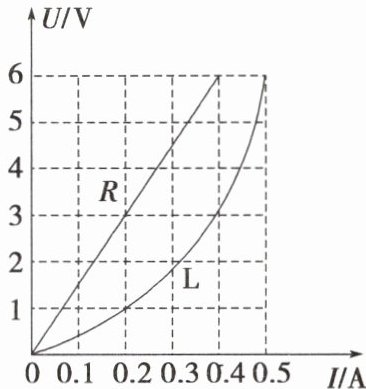

6. (2025·东莞一模)如图所示为灯泡$L$和定值电阻$R$的$U-I$图像，由图像可知$R$的阻值为15$\Omega$。若将$L$和$R$并联在电源电压为$6V$的电路中，则整个电路的总电流为0.9$A$；若将它们串联在电源电压为$4V$的电路中，则电路中的电流为0.2$A$。

答案： 6.15 0.9 0.2

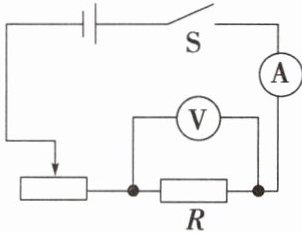

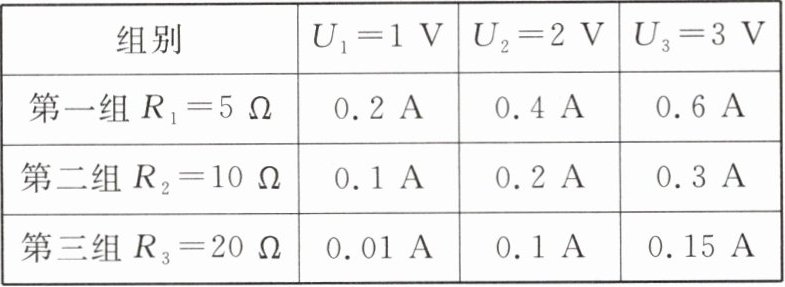

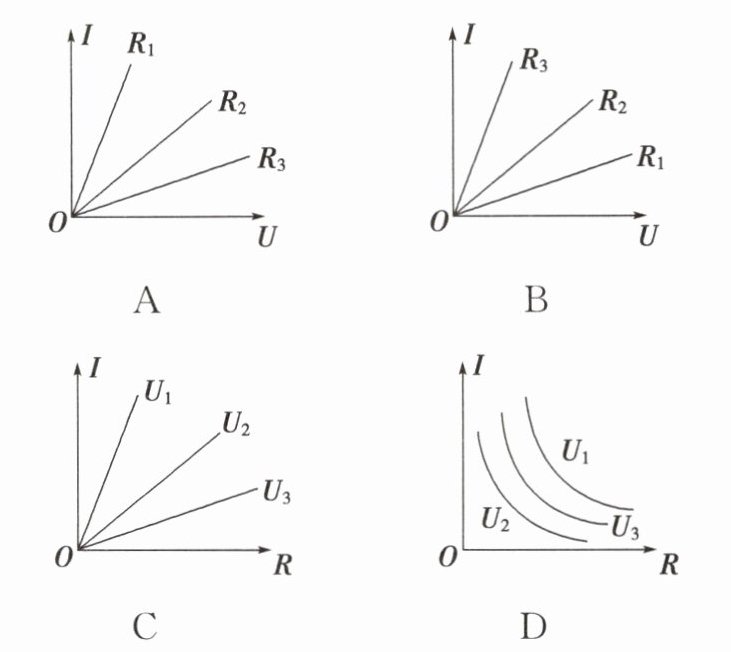

7. (2025·惠州期中)小海按如图所示电路做了一系列实验，实验记录如表格所示，下列能正确表示“电流、电压和电阻关系”的是(A)。

答案： 7.A

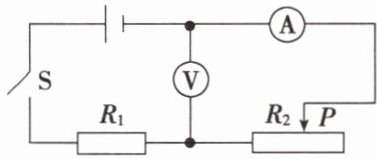

8. 如图所示的电路中，电源电压$U = 4.5V$且保持不变，定值电阻$R_{1}=5\Omega$，滑动变阻器$R_{2}$的最大阻值为$20\Omega$，电流表选取的量程为$0\sim0.6A$，电压表选取的量程为$0\sim3V$。为保护电表，滑动变阻器接入电路中的阻值范围是(D)。


A.$0\sim10\Omega$
B.$0\sim20\Omega$
C.$5\sim20\Omega$
D.$2.5\sim10\Omega$

答案： 8.D

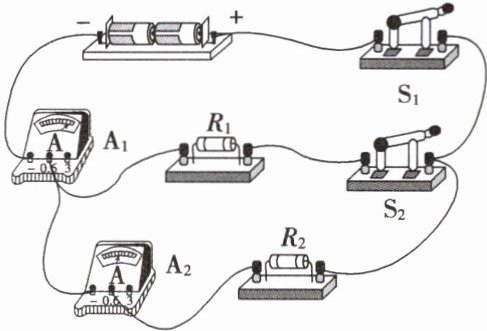

9. 如图所示的电路中，电流表$A_{1}$的示数为$0.5A$，$A_{2}$的示数为$0.3A$，电阻$R_{2}$的阻值为$10\Omega$。下列说法正确的是(C)。


A.通过电阻$R_{1}$的电流为$0.5A$
B.电源电压为$5V$
C.电阻$R_{1}$的阻值为$15\Omega$
D.若断开开关$S_{2}$，电流表$A_{1}$示数变大

答案： 9.C
