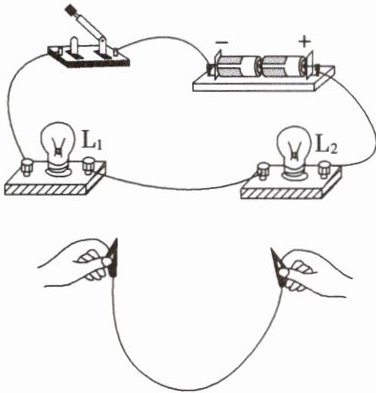

9. 如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡 $ L_1 $、$ L_2 $ 均不发光，于是他用一根导线来排查故障。当导线连接 $ L_1 $ 两端时两灯仍不发光，连接 $ L_2 $ 两端时 $ L_1 $ 发光、$ L_2 $ 不发光。由此判断电路的故障是(B)。


A.$ L_1 $ 开路
B.$ L_2 $ 开路
C.$ L_1 $ 短路
D.$ L_2 $ 短路

答案： 9B

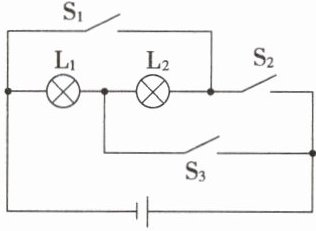

10. 如图所示的电路中，要使灯泡 $ L_1 $ 和灯泡 $ L_2 $ 组成串联电路，应将开关 $ S_1 $ 断开，开关 $ S_2 $ 闭合，开关 $ S_3 $断开；要使灯泡 $ L_1 $ 和灯泡 $ L_2 $ 组成并联电路，应将开关 $ S_1 $ 闭合，开关 $ S_2 $ 断开，开关 $ S_3 $闭合；如果开关 $ S_1 $ 和开关 $ S_2 $ 都闭合，则电源短路；如果将开关 $ S_1 $ 断开，开关 $ S_2 $ 和开关 $ S_3 $ 都闭合，则只有一个灯泡发光，发光的灯泡是L₁。

答案： 10断开 闭合 短路 L₁

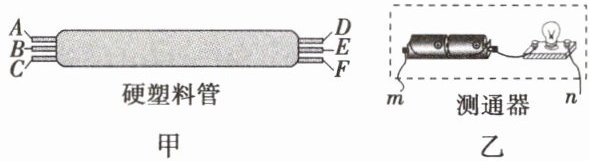

11. 如图甲所示，在一根横跨河流两岸的硬塑料管内有三根完全相同的导线。为了辨别哪两个线头为同一根导线的两端，可以用图乙所示的测通器来测试，其操作过程如下：

(1) 连接 $ A $ 和 $ B $，将测通器的 $ m $ 连接在 $ D $ 上，将 $ n $ 连接 $ F $ 时小灯泡发光，连接 $ E $ 时小灯泡不发光。由此可以确定CE(填字母)为同一根导线的两端。
(2) 为了弄清另外两根导线的两端，可连接 $ A $ 和 $ C $，测通器的一端必须与E(填字母)相连，另一端只需接触一根导线就能辨别出另外两根导线。

答案： 11
(1)CE
(2)E
