《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

知识点一 电源和电压
1. 作用：电压是形成电流的原因，电源是提供电压的装置。
2. 符号：U。
3. 单位及换算：电压的单位是伏特，符号是V。常用单位还有千伏(kV)、毫伏(mV)，它们的换算关系：
1 kV=10³V；1 V=10³mV。
4. 常见的电压值。
(1)人体安全的电压不高于36V。
(2)家庭电路的电压是220V。
(3)一节干电池的电压是1.5V。
(4)手机电池的电压是 3.7 V。
(5)一节铅蓄电池的电压是 2 V。

答案： 1.电流 电源 2.U 3.伏特 V 千伏(kV) 毫伏(mV) 10³ 10³ 4.
(1)36
(2)220
(3)1.5

知识点二 电压的测量
5. 仪器：电压表，符号：。
6. 使用：电压表在使用前应校零，电压表应并联在被测电路中，使电流从正接线柱流入电压表，从负接线柱流出，被测电压不要超过电压表的量程，用大量程试触的办法选择量程。
7. 读数：常见的电压表有三个接线柱，两个量程。当用“—”和“3”两个接线柱时，其量程为“0～3V”，每一小格表示0.1V；当用“-”和“15”两个接线柱时，其量程为“0～15V”，每一小格表示0.5V。

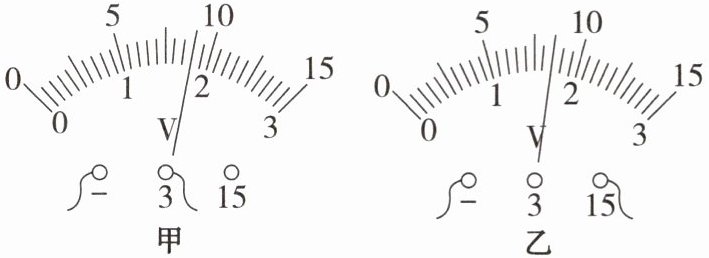

8. 示例：如图所示，甲表的指针每偏转 1 小格对应的刻度值为0.1V，且已偏转18格，故对应的示数为1.8V；同理，乙表的指针每偏转 1 小格对应的刻度值为0.5V，且已偏转17格，故对应的示数为8.5V。

答案： 5.电压表 6.校零 并联 正 负 量程 试触 7.三 两 — 0～3V 0.1 0～15V 0.5 8.0.1 18 1.8 0.5 17 8.5

重点 电压表操作与读数
1. 方法口诀：“并联接入，正进负出，试触选程，看格算数”。
2. 步骤。
(1)校零：检查指针是否指零。
(2)并联：电压表与待测电路并联(若串联，则电路断路)。
(3)正进负出：电流从“+”接线柱流入，“-”接线柱流出(反接指针反偏)。
(4)量程选择。
未知电压：先选大量程(0～15 V)试触，若指针偏转小，则换小量程(0～3 V)。
若 U＜3 V，则选 0～3 V(精度高)；
若 3 V≤U＜15 V，则选 0～15 V。
(5)读数。
0～3 V 量程：每小格=0.1 V；
0～15 V 量程：每小格=0.5 V。
技巧：实际值=指针格数×每小格电压。

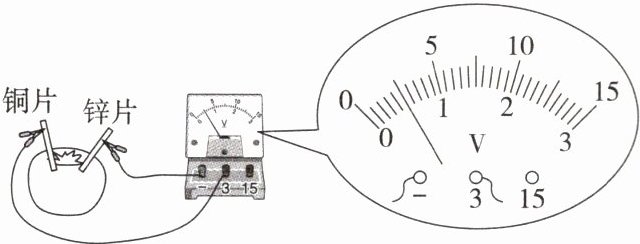

【跟踪训练】把铜片和锌片插入西红柿中，就制成了一个“西红柿电池”。用电压表测量电压如图所示，下列说法正确的是( )。

A.该电池的电压是 0.5 V
B.该电池的电压是 2.5 V
C.锌片是该电池的正极
D.铜片是该电池的负极

答案： 【跟踪训练】A
