《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

1. (2025·深圳光明区二模)充电时，汽车的锂离子电池相当于电路中的(D)。

A.电源
B.开关
C.导线
D.用电器

答案： 1.D

2. 对如图所示的三个电路，状态判断正确的是(A)。


A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙断路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路

答案： 2.A

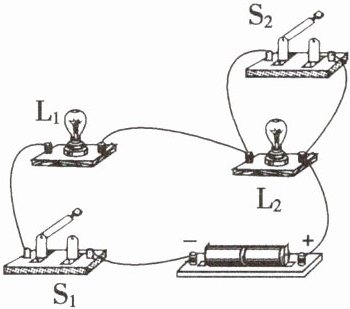

3. (2025·东莞模拟)如图所示电路，下列说法正确的是(C)。


A.当断开$S_{1}$、闭合$S_{2}$时，电路处于短路状态
B.当闭合$S_{1}$、断开$S_{2}$时，$L_{1}$发光，$L_{2}$不会发光
C.当闭合$S_{1}$、$S_{2}$时，只有$L_{1}$会发光
D.只闭合$S_{1}$，发现$L_{1}$和$L_{2}$都不发光，则故障可能是$L_{2}$短路

答案： 3.C

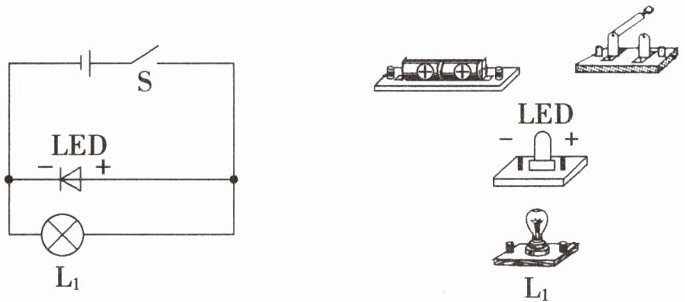

4. (2025·广州二模)请依据电路图画出对应的实物图，导线不可交叉。

答案：
4.如图所示

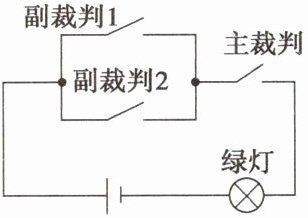

5. 如图所示是某校园十佳歌手海选裁判亮灯电路图。三个裁判分别控制对应的开关，同意选手晋级闭合相应开关。若绿灯亮起表示选手晋级，绿灯未亮表示选手不能晋级。则下列有关选手能否晋级的说法正确的是(D)。


A.只要主裁判同意，选手就能晋级
B.任意两个裁判同意，选手就能晋级
C.只有三个裁判都同意，选手才能晋级
D.主裁判和任意一个(或两个)副裁判同意，选手就能晋级

答案： 5.D
