《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

知识点四 变阻器的应用
10. 通常将滑动变阻器接入电路中，起到保护电路和调节电压、电流的作用。
11. 滑动变阻器要起到改变电流的作用，应将滑动变阻器的4个接线柱接入电路。闭合开关前，应将滑动变阻器调至阻值最处，这样可以。

答案： 10.串联
11.一上一下 大 保护电路

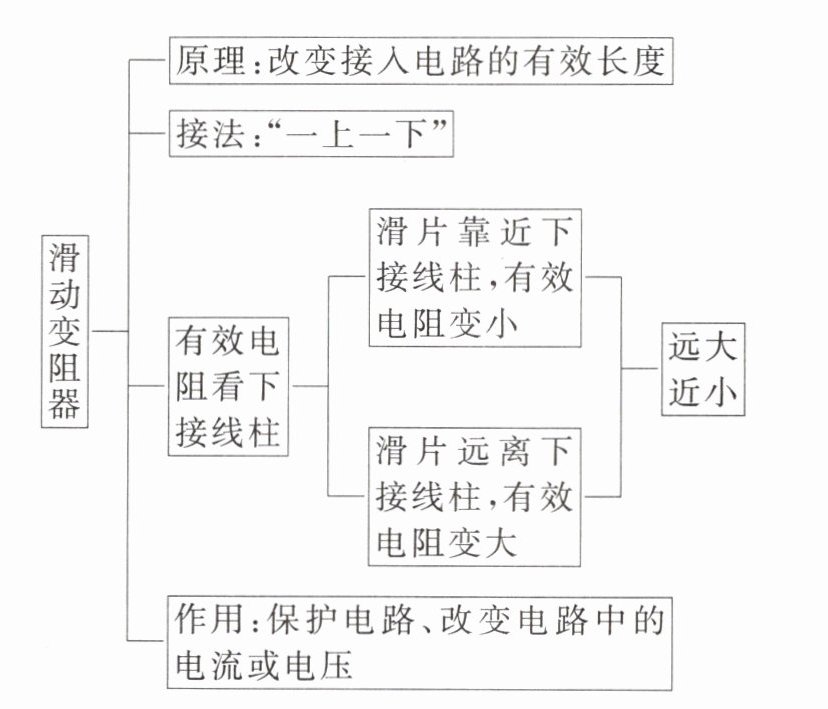

重点 滑动变阻器的结构和原理

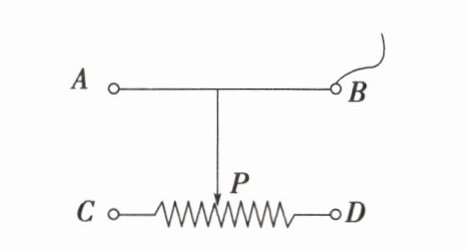

【跟踪训练】如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器连入电路的电阻变小，另一根导线应与滑动变阻器的(选填“A”“C”或“D”)接线柱连接。滑动变阻器是通过改变电阻丝接入电路中的来改变电阻大小的。

答案： 跟踪训练
C 长度

1. (2025·清远模拟)用同种材料制成的粗细均匀的某段金属丝，忽略温度的影响，对其电阻变化的说法正确的是()。

A.将金属丝对折后接入电路，其阻值变小
B.将金属丝均匀拉长后接入电路，其阻值变小
C.将金属丝截取一半长度后接入电路，其阻值变大
D.当金属丝两端的电压增加时，其阻值变大

答案： 1.A

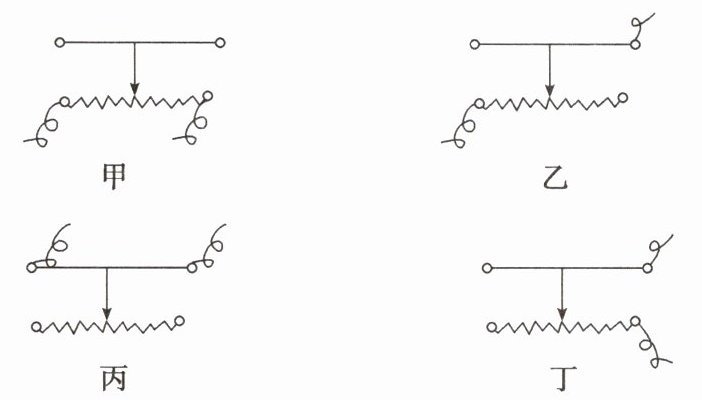

2. 如下页图表示滑动变阻器的四种接法。当滑动变阻器的滑片向右移动时，接入电路的阻值变大的是；阻值变小的是；阻值不变的是。

答案： 2.乙 丁 甲、丙
