《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

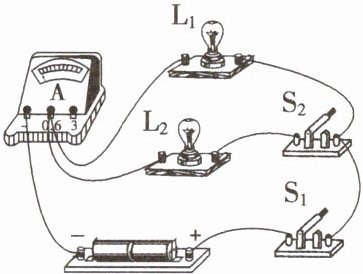

7. (2025·云浮模拟)如图所示，电源电压不变。闭合开关$S_1$和$S_2$，小灯泡$L_1$和$L_2$均正常发光，电流表有示数。下列分析正确的是(B)。


A.小灯泡$L_1$和$L_2$串联
B.若断开开关$S_2$，电流表示数会变小
C.若小灯泡$L_1$比$L_2$亮，原因是小灯泡$L_1$两端的电压比$L_2$两端的电压大
D.若只闭合开关$S_2$，电路中只有小灯泡$L_2$发光

答案： 7. B

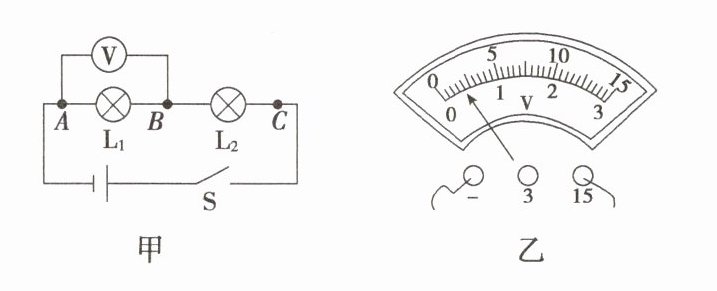

8. “探究串联电路的电压规律”的实验电路如图甲所示。

(1)$L_1$、$L_2$应该选取不同(选填“相同”或“不同”)规格的灯泡。
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该________。
(3)在该实验中测出多组数据的目的是A(填字母)。
A. 寻找普遍规律
B. 减小实验误差

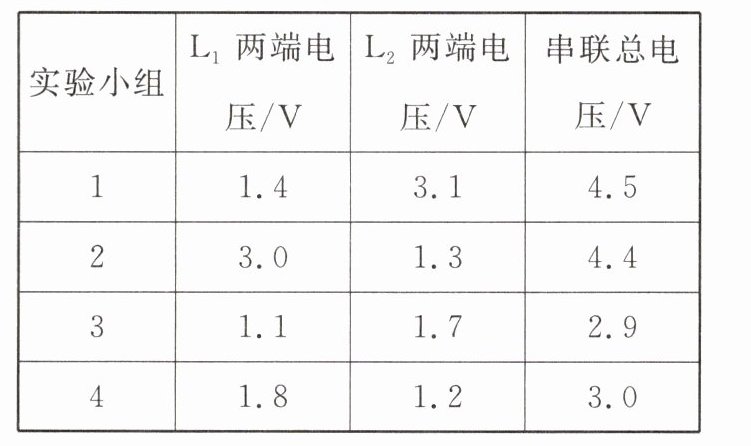

（4）测量完成后，开始进行小组交流讨论。下表选用了四个小组的数据，你认为这些数据是否合理？________，理由是________。

答案： 8.
(1)不同　
(2)断开开关，电压表换用0~3V的量程　
(3)A　
(4)合理　实验时有误差，在误差范围内，可得到结论

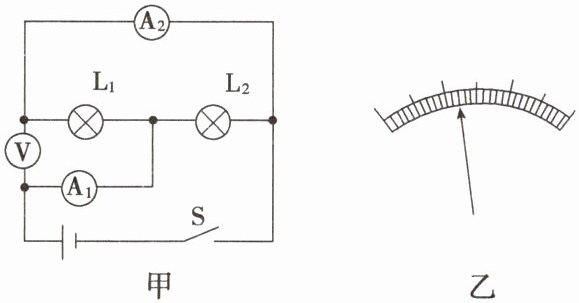

9. 如图甲所示电路，当$S$闭合时，$A_1$、$A_2$、$V$三只电表的指针均如图乙所示，已知电压表接入的是“$-$”“$15$”，电流表量程为$0\sim0.6A$或$0\sim3A$。

（1）电源电压，$L_1$、$L_2$两端的电压各是多少？
（2）通过$L_1$、$L_2$的电流各是多少？

答案： 9. [解]
(1)L₁、L₂并联在电源两端，电压表V测量其两端的电压，0~15V量程的分度值为0.5V，根据指针位置，可知电压表示数为6V，根据并联电路的电压关系得U=U₁=U₂=6V。
(2)电流表A₁测量的是干路电流，电流表A₂测量的是L₁支路电流，干路电流大于支路电流，
所以电流表A₁选的是0~3A的量程，分度值是0.1A，示数是1.2A；
电流表A₂选的是0~0.6A的量程，分度值是0.02A，示数是0.24A。
通过L₁的电流
I₁=0.24A，
通过L₂的电流
I₂=I−I₁=1.2A−0.24A=0.96A。
