《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

2. 下列关于并联电路的说法中，错误的是(B)。

A.各用电器是并列地连接起来的
B.若一个用电器的内部断路，其余的用电器也不可能通电工作
C.并联电路是由干路和各支路组成的
D.并联电路中各用电器工作时互不影响

答案： 2B

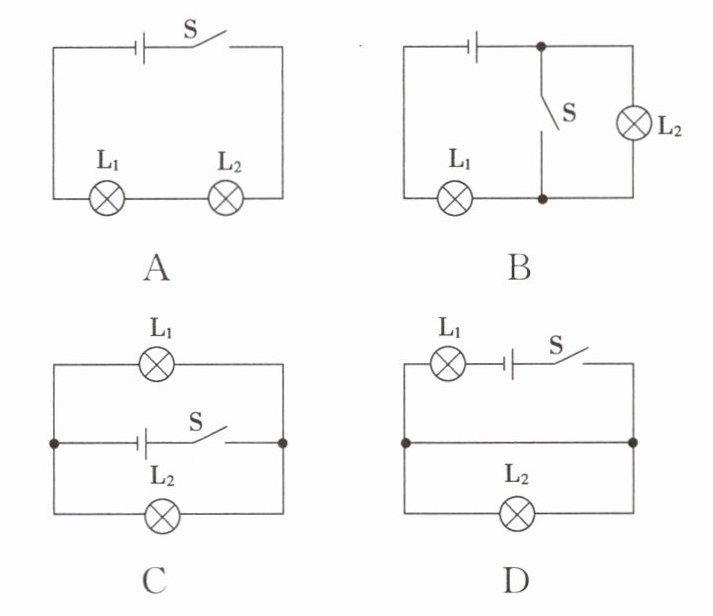

3. 如图所示，开关 $ S $ 闭合时，灯泡 $ L_1 $ 与灯泡 $ L_2 $ 组成并联电路的是(C)。

答案： 3C

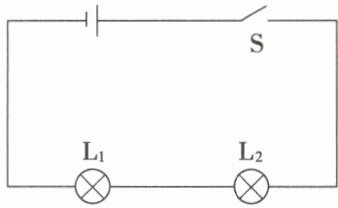

4. 在“连接串联电路”实验中，实验电路如图所示。

(1) 在连接电路时，开关应该处于________状态。
(2) 连接好电路后闭合开关 $ S $，小慧发现 $ L_1 $、$ L_2 $ 两只灯泡都不亮，她用手按一下灯泡 $ L_1 $，$ L_1 $、$ L_2 $ 仍然不亮，按一下灯泡 $ L_2 $，两灯都亮，松开手两灯又都不亮，则故障可能是L₂ 与灯座接触不良(选填“$ L_1 $ 灯丝断了”“$ L_2 $ 灯丝断了”“$ L_1 $ 短路”或“$ L_2 $ 与灯座接触不良”)。
(3) 排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关 $ S $ 换接到 $ L_1 $ 和 $ L_2 $ 之间、$ L_1 $ 和电源负极之间，观察到同样的现象。这样操作的目的是探究________________________。

答案： 4
(1)断开
(2)L₂ 与灯座接触不良
(3)在串联电路中开关的作用与位置是否有关

5. 如图所示，“红灯停，绿灯行，见了黄灯等一等”。交通指示灯的连接方式是并联；控制灯泡的开关和灯的连接方式是串联。(均选填“串联”或“并联”)

答案： 5并联 串联

6. 某主干道两侧正在实施绿化工程，某条路的两侧亮化一共用了 800 只 LED 小彩灯，通过插头接入电网。它们同时亮同时灭，由此不能(选填“能”或“不能”)判断彩灯的连接方式，如果其中任何一只小彩灯被取下，其他小彩灯不发光，则它们的连接方式是串联。

答案： 6不能 串联

7. 在进行英语听力测试时，各考场的扬声器是同时开播，也是同时停播的，据此不能(选填“能”或“不能”)判断它们的连接方式。当一个教室里的扬声器发生开路故障时，其他教室的扬声器仍能工作，说明它们的连接方式是并联；所有扬声器能同时被控制的原因是开关在干路上。

答案： 7不能 并 干路

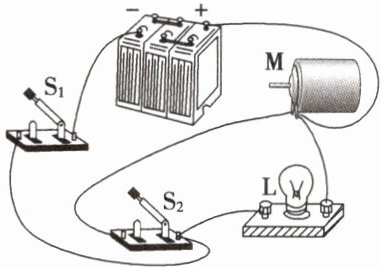

8. 将灯泡 $ L $ 和小电动机 $ M $ 接入如图所示的电路中，下列说法中正确的是(D)。


A.开关 $ S_1 $ 只控制灯泡 $ L $
B.开关 $ S_2 $ 只控制灯泡 $ L $
C.先闭合 $ S_1 $，再闭合 $ S_2 $ 时，灯泡 $ L $ 短路
D.同时闭合 $ S_1 $、$ S_2 $，灯泡 $ L $ 和电动机 $ M $ 并联

答案： 8D
