《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

知识点二 并联电路
3. 把用电器并列连接的方式叫做并联。由用电器并联组成的电路叫并联电路。

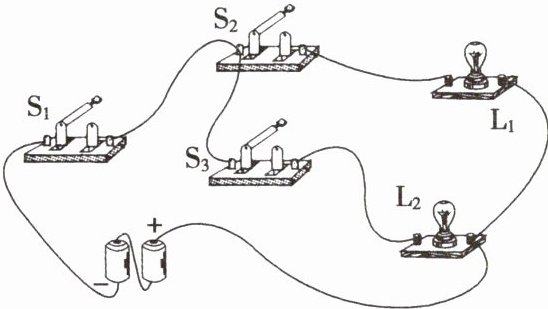

4. 取两节干电池、两个灯泡、三个开关、若干导线，连成一个并联电路。

(1) 闭合开关，电流的路径是：从电源正极出发，在 $ L_2 $右(选填“左”或“右”)接线柱分支，第一条支路是 $ L_2 $ 与S₃，第二条支路是 $ L_1 $ 与S₂，两条支路在 $ S_1 $右(选填“左”或“右”)接线柱会合，然后再经过 $ S_1 $，回到电源负极。因此电流路径共有2条。
(2) 闭合三个开关，两灯发光，取下灯泡 $ L_1 $，$ L_2 $能(选填“能”或“不能”)继续发光。
(3) 断开开关 $ S_1 $，闭合 $ S_2 $、$ S_3 $，$ L_1 $、$ L_2 $ 发光情况是均不发光；断开开关 $ S_2 $，闭合 $ S_1 $、$ S_3 $，$ L_1 $、$ L_2 $ 发光情况是L₁不发光，L₂发光；断开开关 $ S_3 $，闭合 $ S_1 $、$ S_2 $，$ L_1 $、$ L_2 $ 发光情况是L₁发光，L₂不发光。

答案： 3. 并联
4.
(1)右 S₃ S₂ 右 2
(2)能
(3)均不发光 L₁ L₂ L₁ L₂

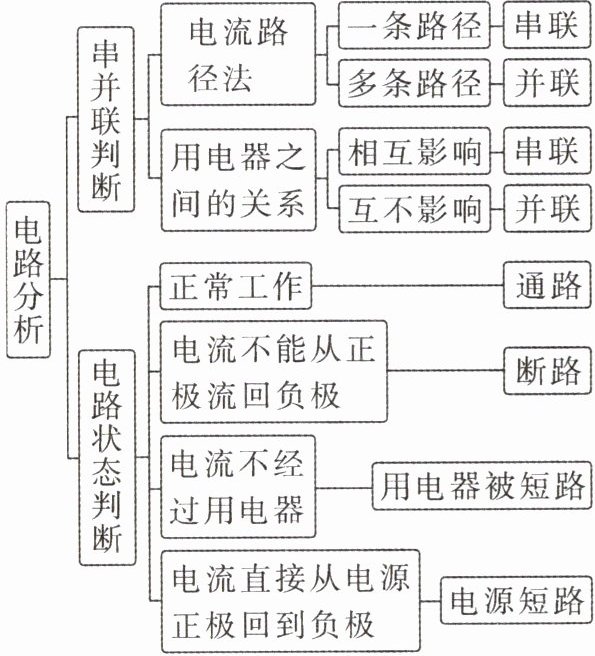

重点 电路分析

【跟踪训练】
(2025·佛山模拟)如图所示，开关 $ S_1 $、$ S_2 $、$ S_3 $，均处于断开状态，若要使灯 $ L $ 和电铃串联，应闭合开关S₂；若要使灯 $ L $ 和电铃并联，应闭合开关S₁、S₃；开关S₁、S₂、S₃不能同时闭合。

答案： S₂ S₁、S₃ S₁、S₂、S₃

1. 如图所示，要使 $ L_1 $ 和 $ L_2 $ 串联，则关于 1、2、3、4 四个接线柱的连接，正确的是(C)。


A.只需连接 1 和 2
B.只需连接 2 和 3
C.只需连接 1 和 4
D.只需连接 1 和 3

答案： 1C
