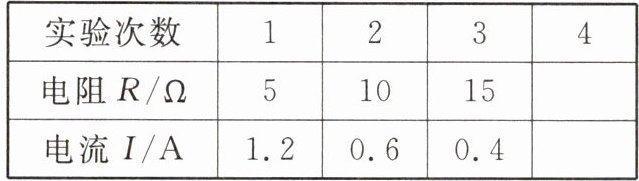

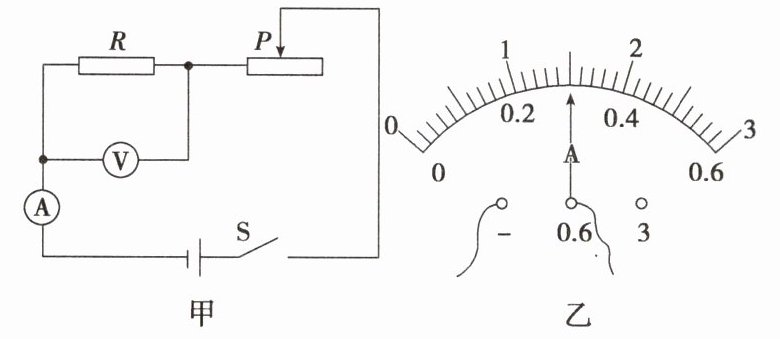

3. 小明用如图甲所示的电路探究“电流与电阻的关系”。电源电压不变，实验数据如下表，若第 4 次实验时将定值电阻的阻值由 $ 15 \Omega $ 调为某一阻值后，电流表的示数如图乙所示，则调换的电阻为(A)。



A.$ 20 \Omega $
B.$ 25 \Omega $
C.$ 30 \Omega $
D.$ 40 \Omega $

答案： 3. A

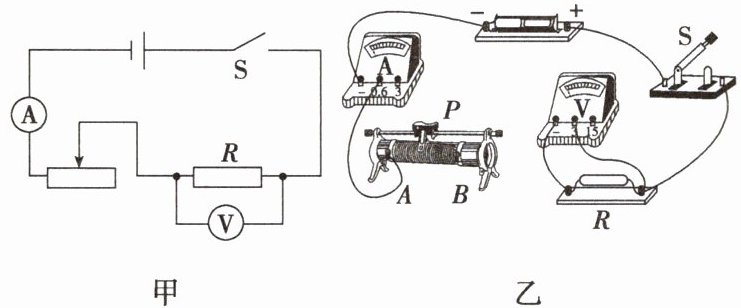

4. 某实验小组探究电流与电压的关系。实验中电源电压恒为 $ 3 V $，定值电阻 $ R $ 为 $ 5 \Omega $，实验电路图如图甲所示。
(1)请根据电路图，用笔画线表示导线，连接图乙所示的实物电路(要求导线不能交叉)。
(2)连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数约为 $ 3 V $ 保持不变，电流表的示数几乎为零，则电路的故障可能是定值电阻 R 断路(选填“定值电阻 $ R $ 短路”“定值电阻 $ R $ 断路”或“滑动变阻器断路”)。

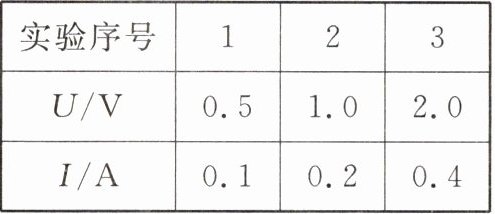

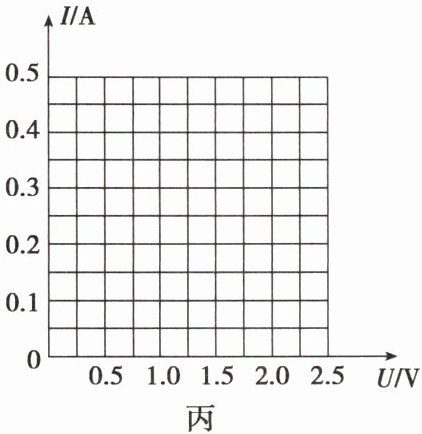

(3)排除故障后，将多次实验测得的数据记录在表格中，请根据表格中的数据，在图丙中画出定值电阻 $ R $ 的 $ I-U $ 图像。

(4)分析图像可知，电阻一定时，电流与电压成正比。

答案：
（1）如图1所示

（2）定值电阻 R 断路
（3）如图2所示

（4）正

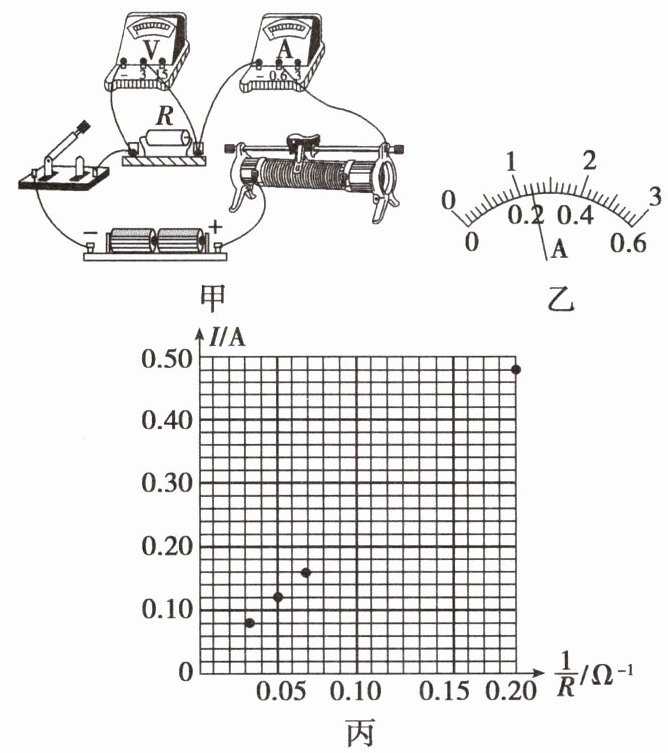

5. 用图甲所示的电路探究“电流与电阻的关系”，电源电压为 $ 3 V $，滑动变阻器的规格为“$ 20 \Omega \ 1.5 A $”。

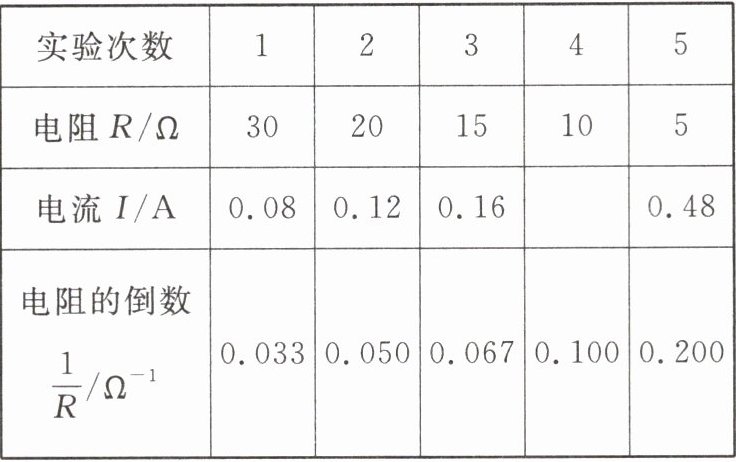

(1)实验时，依次更换不同的电阻，调节滑动变阻器，保证电阻两端电压不变，分别记录每次的电阻 $ R $ 和电流表示数 $ I $，数据如下表。

(2)第 4 次实验的电流表示数如图乙所示，读数为0.24A。
（3）为了更精确地描述 $ I $ 与 $ R $ 的关系，在表中增加了 $ \frac{1}{R} $ 的数据，并根据 $ I $、$ \frac{1}{R} $ 的值在图丙所示的坐标纸中描出了相应的点。请你在图丙中补充第 4 次的实验数据点，并作出 $ I-\frac{1}{R} $ 图像。
（4）根据图像可以得到的实验结论是______________________。

答案：
（1）滑动变阻器
（2）0.24

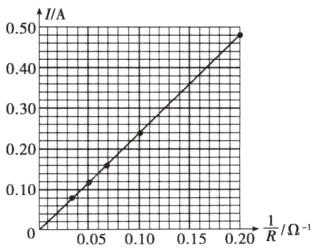

（3）如图所示

（4）电压一定时，电流与电阻的倒数成正比(或电压一定时,电流与电阻成反比)
