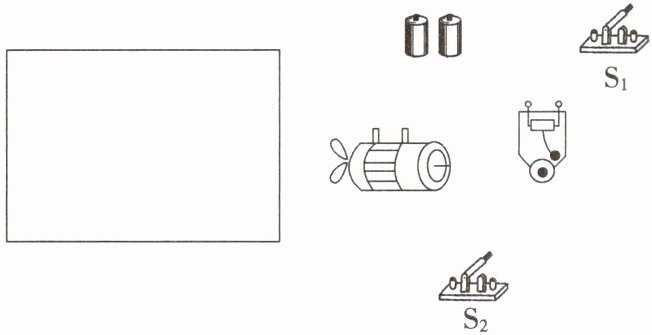

15. (2025·梅州期末)如图所示，有一只电铃、一台玩具电动机、两只开关、两节电池、几条导线，要求：开关S₁、S₂同时闭合时，电铃响，电动机工作；开关S₁闭合、S₂断开时，电铃响，小电动机不工作；开关S₁断开，S₂无论闭合还是断开，电铃不响，小电动机也不工作。请你按要求画出电路图，并根据电路图连接实物图。

答案：
15.　 　　

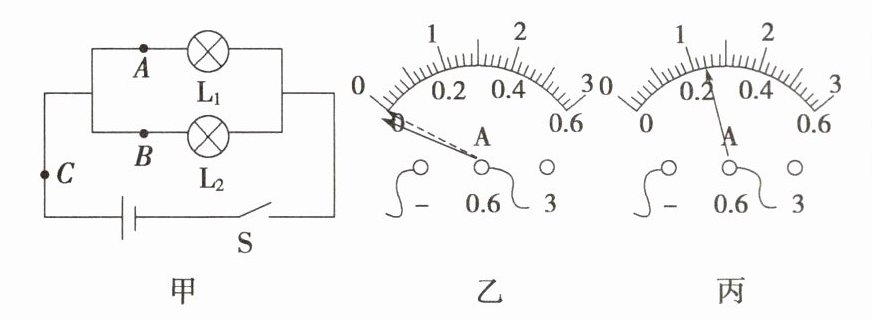

16. (2025·肇庆期中)在探究并联电路电流规律的实验中，如图甲是实验的电路图。

(1)电流表应串联(选填“串联”或“并联”)在被测电路中；若要测量干路电流，则电流表应接在甲图中的C点。
(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是电流表的正、负接线柱接反了；在排除故障后，电流表的示数如图丙所示，则电流表的示数为0.24A。

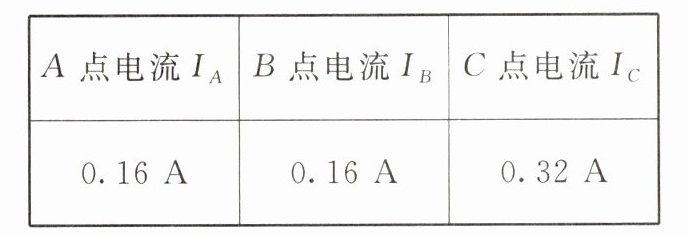

(3)上表是小亮同学在实验中用两个规格相同的灯泡得到的实验数据，可归纳出：在并联电路中，______。请指出小亮探究过程中的一条不妥之处：______。

答案： 16.
(1)串联 C
(2)电流表的正、负接线柱接反了 0.24
(3)干路电流等于各支路电流之和 选用了两个规格相同的灯泡

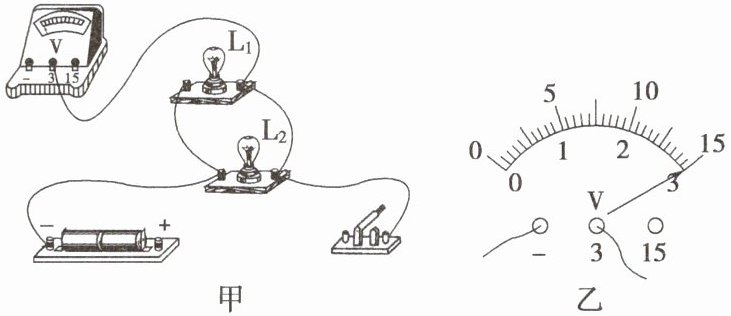

17. (2025·汕头期末)在“探究并联电路中电压的特点”实验中，实验电路如图甲所示。

(1)连接电路时开关应处于断开状态。
(2)要用电压表测量小灯泡L₁两端的电压，请用笔画线代替导线将实物电路连接完整。
(3)闭合开关，观察到小灯泡L₁发光、L₂不发光，故障可能是L₂断路。
(4)排除故障后，用电压表分别测量小灯泡L₁、L₂及电源两端的电压，电压表示数均如图乙所示，为3V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论：在并联电路中，各支路用电器两端的电压与电源两端的电压相等。

答案：
17.
(1)断开
(2)　　　　
(3)$L_2$断路
(4)3 相等

18. 向英家中有四个相同的灯泡，冰箱、电视机、空调和洗衣机各一台，正常工作时，流过一个灯泡的电流是0.18A，冰箱的电流是2.3A，电视机的电流是0.5A，空调的电流是6A，洗衣机的电流是2A，则所有用电器同时使用时，向英家中干路中的电流是多大？

答案： 18.【解】在并联电路中，干路电流等于各支路电流之和，表达式为$I = I_1 + I_2 + \cdots + I_n$。 所有用电器同时使用时，向英家中干路中的电流 $I=I_1 + I_2 + I_3 + I_4 + I_5 = 4 × 0.18A + 2.3A + 0.5A + 6A + 2A = 11.52A$。 答：向英家中干路中的电流是$11.52A$。
