《2025年金版学案同步优学智慧作业九年级物理上册沪粤版》

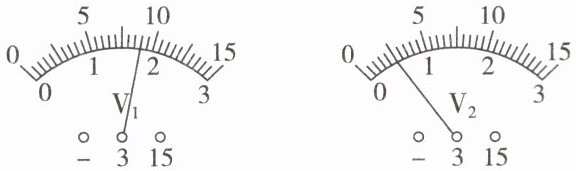

7. 如图所示，两只电压表所用的量程不明，但已知电压表 V₁ 的示数比电压表 V₂ 的示数小一些，则 V₁ 的示数为1.3V，V₂ 的示数为2.5V。

答案： 7.1.3 2.5

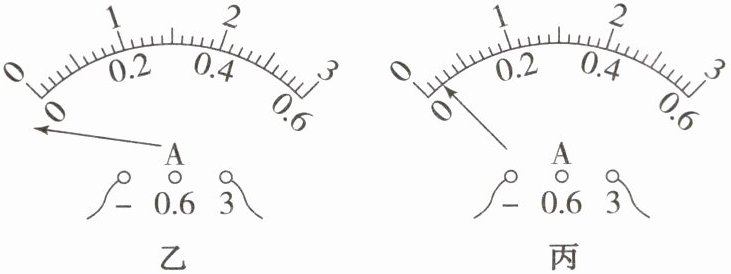

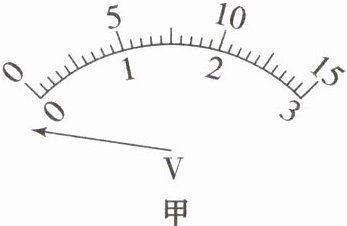

8. 电表是电学实验中重要的测量仪器，实验中要注意观察电表的示数，在闭合开关前观察到电压表如图甲所示，接下来的操作应该是________；在试触时观察到电流表如图乙所示，接下来的操作应该是________________________：在闭合开关后观察到电流表如图丙所示，接下来的操作应该是________________________。

答案： 8.调零 交换导线与正负接线柱的连接 先断开开关，再将导线改接到小量程

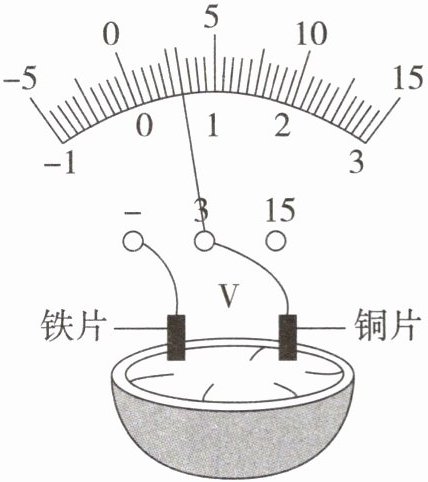

9. 如图所示，取一个橙子，把铜片、铁片插入其中制成一个水果电池，用电压表测量该水果电池两端的电压。图中，插在橙子中的铜片一端是正极，导线中电子定向移动方向为铁片到电压表(选填“铜片到电压表”或“铁片到电压表”)，电压表的示数为0.6V。

答案： 9.铜 铁片到电压表 0.6

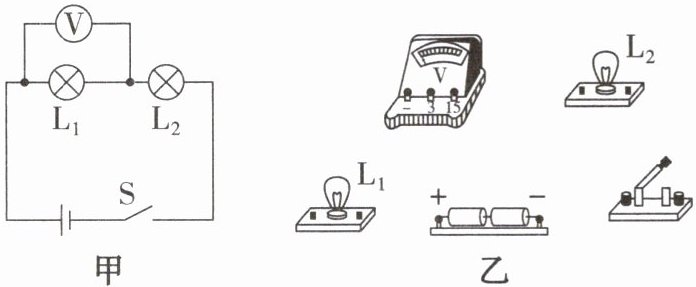

10. 请根据图甲中的电路图完成图乙中的实物图的连接。

答案：
10.如图所示
