《2025年新课堂学习与探究九年级物理全一册人教版》

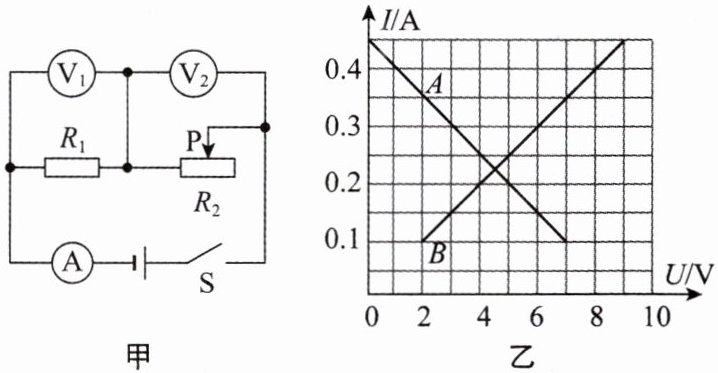

15. 如图甲所示的电路中,电源电压保持不变.闭合开关,将滑动变阻器的滑片P从最右端滑到最左端的过程中,$ R_1 $的I-U关系图像如图乙中某条图线所示.下列判断错误的是(AC).

A.图线A是电阻$ R_1 $的I-U关系图像
B.$ R_1 $的阻值是20Ω
C.电源电压为10V
D.滑动变阻器$ R_2 $的最大阻值为70Ω

答案： AC

16. 如图所示的电路中,电源电压保持不变,$ R_1 $、$ R_2 $为定值电阻,其中$ R_1 = 10Ω $.当只闭合开关$ S_1 $时,电流表示数为0.6A,则电源电压为6V;当同时闭合开关$ S_1 $、$ S_2 $时,电流表的示数增大了0.5A,则$ R_2 $的阻值是12Ω.

答案： 6 12

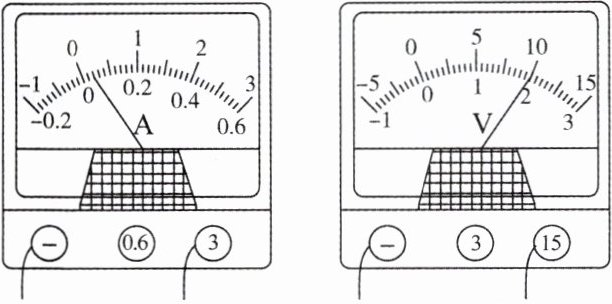

17. 在用伏安法测量导体的电阻实验中,小明的实验方案和操作过程均正确,实验中所用的电流表、电压表以及两表的连接和示数如图所示.电压表的示数为10V.他通过观察发现电流表指针偏转过小,这样会导致实验误差偏大,解决这一问题的措施是电流表改用小量程.

答案： 10 大 电流表改用小量程

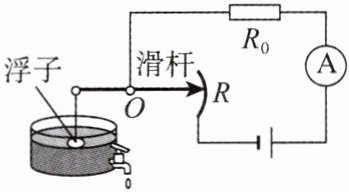

18. 如图是一种测定油箱内油量的装置.滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定一个浮子.当电流表示数越小时,滑动变阻器连入电路的阻值越大(选填“越大”或“越小”),$ R_0 $两端电压越小(选填“越大”或“越小”),油箱内油量越少(选填“越多”或“越少”).$ R_0 $的作用是保护电路.

答案： 越大 越小 越少 保护电路

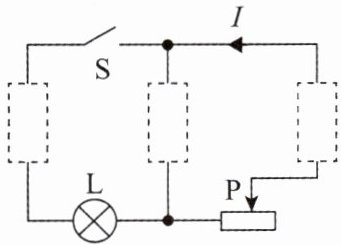

19. 请将电源、电流表、电压表3个元件的符号填入图中电路的虚线框内,并将电路补充完整.要求:开关S闭合后,电流方向如图所示,移动滑动变阻器的滑片P,小灯泡L变亮时,电压表的示数变小.

答案：

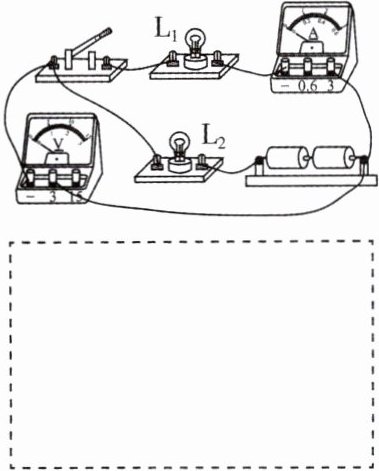

20. 根据如图所示的实物连接图,在虚线框中画出电路图.

答案：
