《2025年新课堂学习与探究九年级物理全一册人教版》

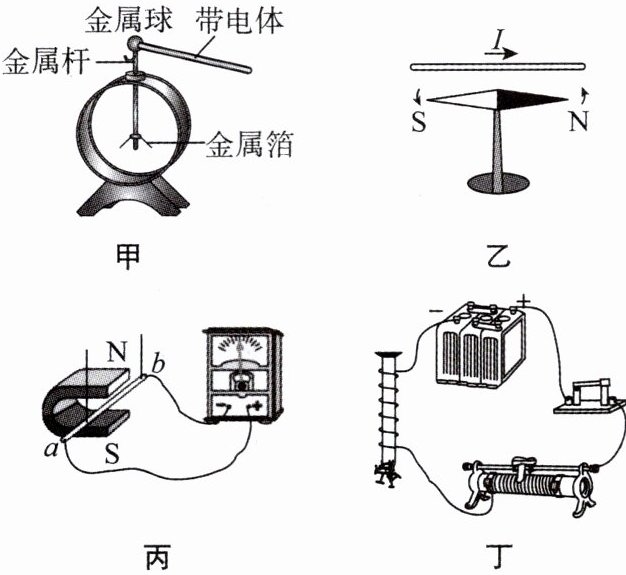

12. 关于如图所示的实验现象,下列说法错误的是(AC)。

A.图甲中,验电器的金属箔张开,是因为异种电荷相互吸引
B.图乙中,放在通电导线下方的小磁针发生偏转,说明电流周围存在磁场
C.图丙中,只要导体运动,灵敏电流计指针就会发生偏转
D.图丁中,闭合开关后,向右移动滑动变阻器滑片,电磁铁的磁性会减弱

答案： AC

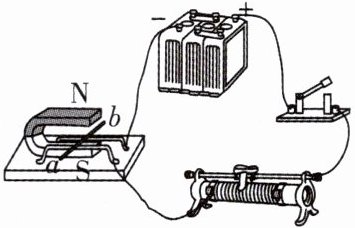

13. 如图是研究“磁场对电流作用”的实验装置。当开关闭合时,导体 $ ab $ 向左运动,则(ABD)。

A.只改变磁场方向时,导体 $ ab $ 将向右运动,电能转化为机械能
B.只改变电流方向时,导体 $ ab $ 将向右运动,电能转化为机械能
C.电流方向和磁场方向同时改变时,导体 $ ab $ 将向右运动
D.电流方向和磁场方向同时改变时,导体 $ ab $ 仍将向左运动

答案： ABD

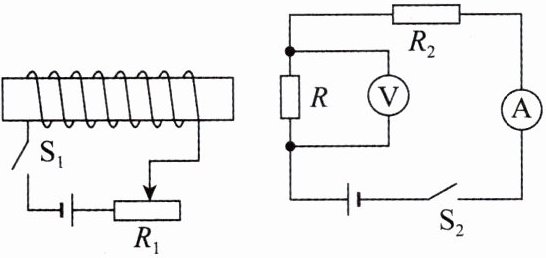

14. 如图所示的电路中,磁敏电阻 $ R $ 的阻值随磁场的增强而明显减小。将螺线管一端靠近磁敏电阻 $ R $,闭合开关 $ S_1 $、$ S_2 $。下列说法正确的是(AC)。

A.螺线管左端为 $ N $ 极,右端为 $ S $ 极
B.在螺线管中插入铁芯,电压表示数增大
C.当 $ R_1 $ 的滑片向左滑动时,电压表示数减小
D.当 $ R_1 $ 的滑片向右滑动时,电流表示数增大

答案： AC

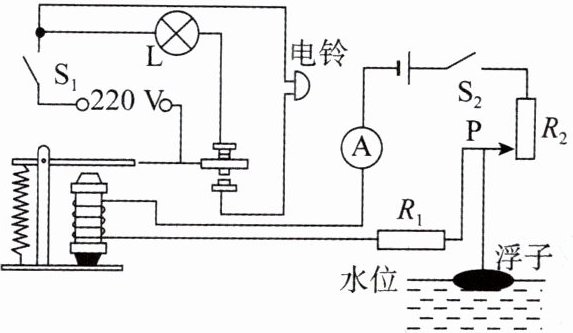

15. 为了应对即将到来的汛期,某课外兴趣小组设计了一个检测水库水位的装置,其原理如图所示。$ L $ 为安全指示灯,电铃为报警器,$ R_1 $ 为定值电阻,$ R_2 $ 为竖直放置、粗细均匀且足够长的电阻棒,滑片 $ P $ 可以在电阻棒上自由滑动,并与浮子用竖直的绝缘杆连接,可随着浮子的上下移动而改变电阻棒 $ R_2 $ 接入电路的阻值,从而可通过电流表的示数来反映水位的高低。当滑片 $ P $ 指向 $ R_2 $ 的中点时,水位达到警戒值,电磁铁吸下衔铁报警。该检测器正常工作时,下列说法正确的是(BD)。

A.电磁铁的上端为 $ N $ 极
B.水位较低时,电磁铁的磁性较弱
C.若减小 $ R_1 $ 的阻值,警戒水位会变高
D.电流表示数越大,表示水位越高

答案： BD
