《2025年新课堂学习与探究九年级物理全一册人教版》

16. 图甲是磁悬浮盆栽,其工作原理如图乙所示。底座内部是电磁铁,盆栽下部有一个磁铁。通电后,盆栽利用同名磁极间相互排斥(选填“吸引”或“排斥”)的原理工作。盆栽中磁铁下端为S(选填“$S$”或“$N$”)极。当滑片 $ P $ 向右移动时,盆栽悬浮高度将会升高(选填“升高”或“降低”)。

答案： 排斥　S　升高

17. 在探究“感应电流产生的条件”时,小明将铁架台、导体 $ AB $、灵敏电流计、蹄形磁体、开关和若干导线按如图连接。实验中,小明在电路闭合时将导体 $ AB $ 向右移动一段距离后松开手,发现导体 $ AB $ 左右摆动,此时灵敏电流计的指针左右摆动(选填“左右摆动”“偏向一边”或“静止不动”),表明电路中有(选填“有”或“无”)电流。导体 $ AB $ 在摆动过程中,如果不计空气阻力及导线悬挂点的摩擦,导体 $ AB $ 的机械能变小(选填“变大”“不变”或“变小”)。

答案： 左右摆动　有　变小

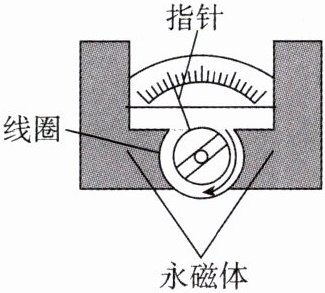

18. 小明对电流表的内部结构很好奇,拆开后发现电流表的内部主要由固定的永磁体和可以转动的线圈(与指针相连)两部分组成。经分析,当电流从电流表的“$ + $”接线柱进入后会进入线圈,产生磁场,与固定的磁体产生力的作用,从而带动指针旋转。若在电流表“$ + $”“$ - $”接线柱之间连接一根导线,用手拨动电流表指针,导线中会产生感应电流,这种现象叫电磁感应。据此可制成发电机(选填“电动机”或“发电机”)。

答案： 磁场　电磁感应　发电机

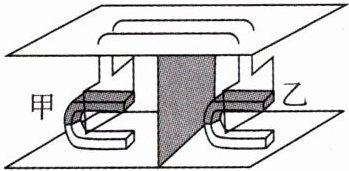

19. 科技活动中,小明所在的科技小组展示了一个“隔板推物”的节目,其原理如图所示。甲、乙两线圈分别悬挂在两个蹄形磁体的磁场中,两线圈通过导线连接构成一个闭合回路。用手推动左侧甲线圈摆动时,右侧乙线圈会随之摆动。其中,隔板左侧装置应用的原理是电磁感应,隔板右侧装置产生的现象与电动机工作原理相同,把电能转化为机械能。

答案： 电磁感应　电动机　电　机械

20. 如图所示,请在括号中标出小磁针静止时右侧磁极的名称,并用箭头在 $ M $ 点标出磁感线的方向。

答案：
