《2025年新课堂学习与探究九年级物理全一册人教版》

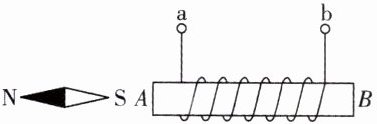

5. 小磁针静止时的位置如图所示,由此可以判断出通电螺线管的 A 端是N(选填“N”或“S”)极,接线柱 a 连接的是电源的正(选填“正”或“负”)极。

答案： N　正

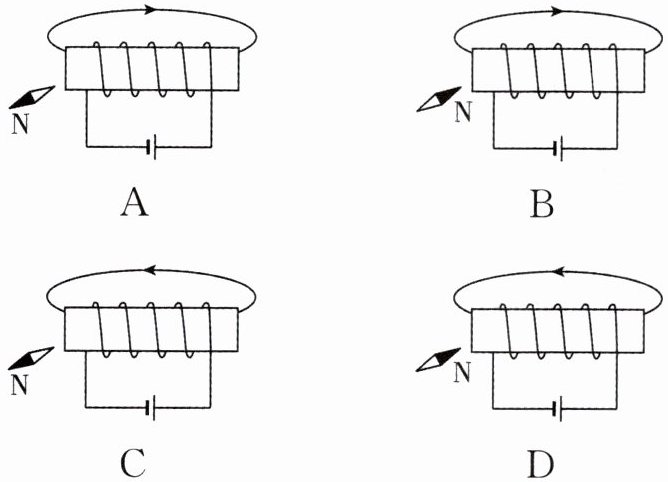

6. 下列各项中,小磁针 N 极的指向和通电螺线管的磁感线方向均正确的是(A)。

答案： A

7. 如图所示,请在图中标出小磁针静止时 N 极和 A 点的磁感线方向。

答案：

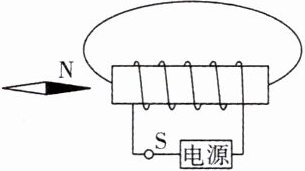

8. 如图所示,闭合开关,根据小磁针 N 极指向,请在图中用箭头标出磁感线的方向,并标出电源的“+”“-”极。

答案：

1. 如图所示,下列说法错误的是(D)。

A.这是模拟奥斯特实验的一个场景
B.图示实验说明了通电导线周围存在磁场
C.将电池正、负极对调后,重新闭合电路,小磁针偏转方向发生改变
D.将图中导线断开,小磁针 N 极将指向地磁场的北极

答案： D

2. 关于图中所示的通电螺线管,下列说法正确的是(D)。

A.通电螺线管的右端是 S 极
B.只对调电源正、负极,通电螺线管的磁场方向不发生改变
C.通电螺线管的外部磁感线是从 S 极发出回到 N 极的
D.当滑动变阻器的滑片向右移动时,通电螺线管的磁性增强

答案： D

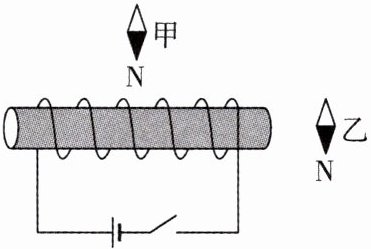

3. 如图所示,在探究通电螺线管外部的磁场分布的实验中,闭合开关后,下列说法正确的是(B)。

A.小磁针甲静止时 N 极指向右端,小磁针乙静止时 N 极指向左端
B.小磁针甲静止时 N 极指向左端,小磁针乙静止时 N 极指向右端
C.小磁针甲和乙静止时 N 极均指向右端
D.小磁针甲和乙静止时 N 极均指向左端

答案： B
