《2025年新课堂学习与探究九年级物理全一册人教版》

一、电流与电压的关系
电阻一定时,通过导体的电流与导体两端的电压成正比。

答案： 正比

二、电流与电阻的关系
电压一定时,通过导体的电流与导体的电阻成反比。

答案： 反比

知识点1 电流与电压的关系
1. 在探究“电流与电压的关系”的实验中：
(1)请在线框中画出实验电路图。

(2)实验中控制______不变,通过______来改变电阻两端的电压和通过电阻的电流。

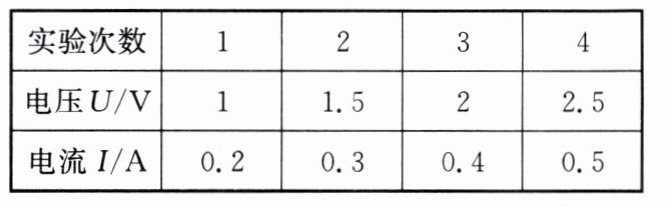

(3)小雨同学通过实验得到以下实验数据：
$R = 5\Omega$

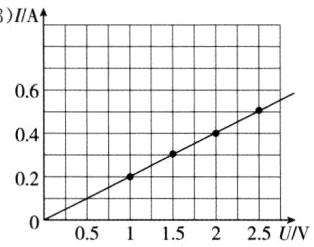

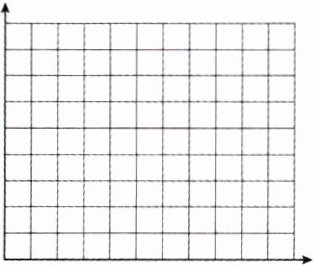

请在坐标系中用描点法画出该电阻的$I - U$图像。

(4)通过数据或者图像可以得到结论：电阻一定时,通过导体的电流与导体两端的电压成______。

答案：

(1)
(2)电阻 移动滑动变阻器的滑片
(3)
(4)正比

知识点2 电流与电阻的关系
2. 在探究“电流与电阻的关系”的实验中：
(1)请在线框中画出实验电路图。

(2)实验步骤：
①按照如图所示的电路连接实物,检查无误后,闭合开关,移动滑片,测量电阻两端的电压和通过的电流并记录。
②断开开关,更换不同的电阻,移动滑动变阻器的滑片,使______保持不变,记下对应的电流。

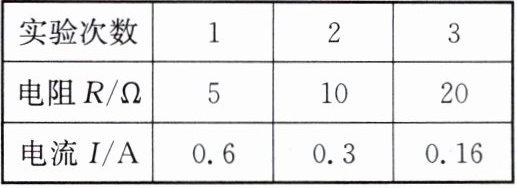

(3)小雨同学通过实验得到以下实验数据：
$U = 3V$

(4)在误差允许的范围内,电压一定时,通过导体的电流与导体的电阻成______。

答案：

(1)
(2)电阻两端的电压(电压表示数)
(4)反比
