《2025年新课堂学习与探究九年级物理全一册人教版》

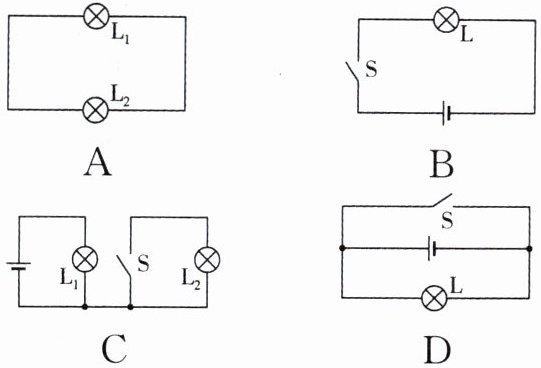

10. 如图所示的电路图中,闭合开关后,灯泡可以正常发光的是(B).

A.
B.
C.
D.

答案： B

11. 汽车在转弯前,司机会拨动方向盘旁边的转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个损坏时,另一个仍能正常工作,则坏的转向灯发生的是断路(选填“断路”或“短路”)；转向横杆相当于电路中的开关(选填元件名称).

答案： 断路　开关

1. 下列说法正确的是(C).

A.只要导体中有自由电荷就能形成电流
B.电路中有了电源就能形成电流
C.有电源不一定有电流,有持续电流必定有电源
D.只要将电源连入电路就能形成电流

答案： C

2. 下列说法正确的是(A).

A.金属导体中,自由电子定向移动的方向跟电流的方向相反
B.干电池、蓄电池、电风扇等都是电源
C.用电器将其他形式的能转化为电能
D.直接用导线将电源的正、负极连接起来,这种情况叫作断路

答案： A

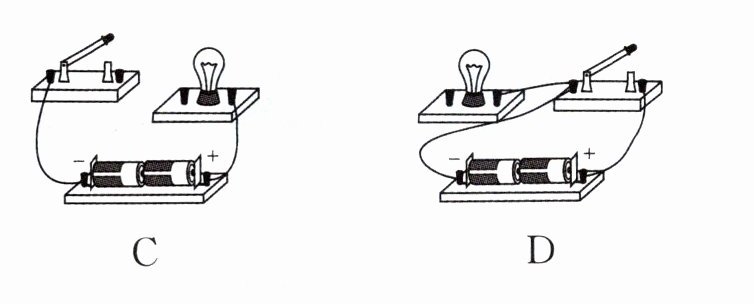

3. 如图所示的电路中,开关闭合后,小灯泡能正常发光的是(A).

答案： A

4. 对于图中的简单电路图,下列说法中不正确的是(D).

A.只闭合开关$S_{1}$,电路是通路
B.闭合开关$S_{1}$、$S_{2}$,电路是短路
C.只闭合开关$S_{2}$,电路是断路
D.开关$S_{1}$、$S_{2}$都闭合时,只亮一个灯

答案： D

5. 如图所示的电路中,如果把开关$S_{1}$、$S_{2}$都断开,电路处于断路状态；把开关$S_{1}$断开、$S_{2}$闭合,电路处于通路状态；如果把开关$S_{1}$、$S_{2}$都闭合,电路处于短路状态.

答案： 断路　通路　短路

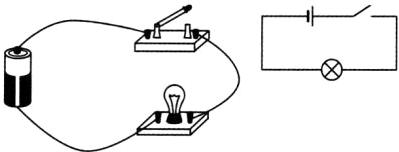

6. 用笔画线代替导线将这些电路元件连接起来组成电路,并画出电路图.

答案：

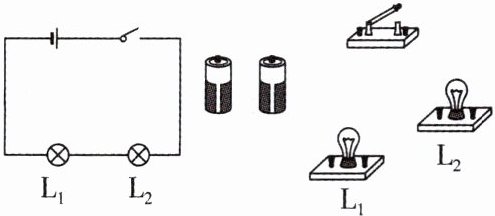

7. 如图所示,根据电路图连接电路.

答案：
