4. 如图所示的电流表,标有“$0.6$”和“$3$”的是正(选填“正”或“负”)接线柱,电流表的量程为0~0.6A,刻度盘上每个小格是0.02$\mathrm{A}$,指针位置示数为0.48$\mathrm{A}$.

答案： 正 0~0.6A 0.02 0.48

1. 某家用电器正常工作时,测得通过用电器的电流为$4\mathrm{A}$,则此用电器可能是下列电器中的哪一种? (A)
A.家用空调器
B.日光灯
C.家用电冰箱
D.电风扇

答案： A

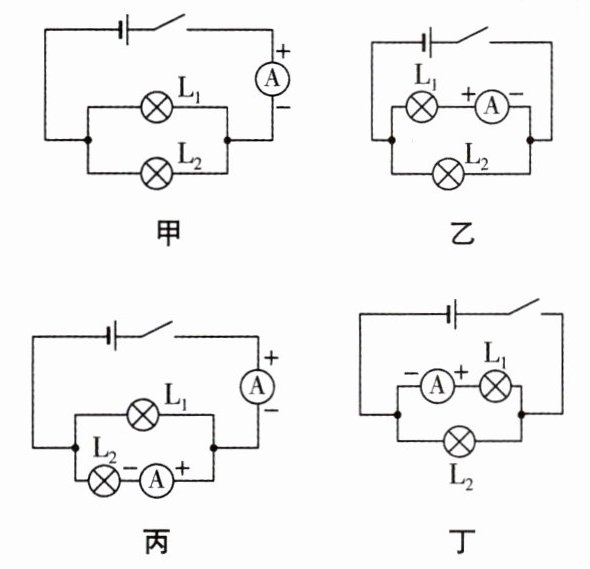

2. 在下列甲、乙、丙、丁$4$个图中,能正确直接测量通过灯$\mathrm{L}_{1}$的电流的电路是(D).


A.甲
B.乙
C.丙
D.丁

答案： D

3. 一位同学在使用电流表测较大的电流时,应该使用“$-$”和“$3$”两个接线柱,但错误地使用了“$-$”和“$0.6$”两个接线柱接人了电路,其他操作正确,这样会出现(D).
A.指针不动
B.指针反向偏转
C.指针摆动偏小
D.指针摆动太大,电流表可能被烧坏

答案： D

4. 在读电流表的示数时,把$3\mathrm{A}的量程错误地读成了0.6\mathrm{A}$的量程,读数为$0.46\mathrm{A}$,那么正确的读数应为2.3$\mathrm{A}$.

答案： 2.3

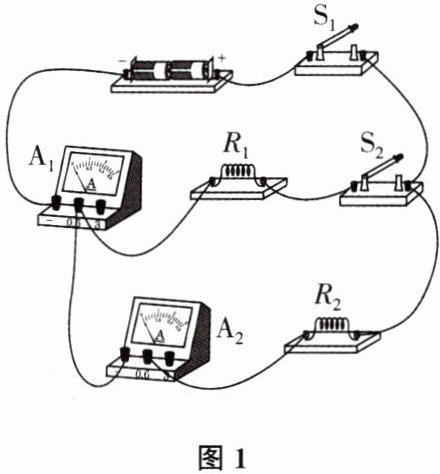

5. 如图$1$所示的电路中,开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$闭合后,$\mathrm{A}_{2}与R_{2}$是串(选填“串”或“并”)联的,电流表$\mathrm{A}_{1}$测量的是通过干路(选填“干路”“$R_{1}$”或“$R_{2}$”)的电流,电流表的指针偏转如图$2$所示,电流表的示数为0.28$\mathrm{A}$.

答案： 串 干路 0.28

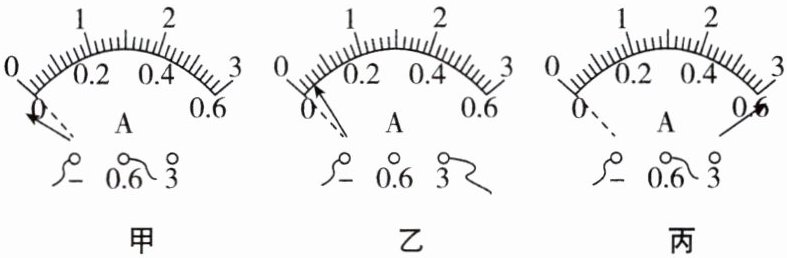

6. 甲、乙、丙$3$位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处.当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的$3$种情况.请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上.

甲同学的问题:电流表正、负接线柱接反;
乙同学的问题:电流表所选量程偏大;
丙同学的问题:电流表所选量程偏小.

答案： 电流表正、负接线柱接反 电流表所选量程偏大 电流表所选量程偏小
