5. 如图所示,闭合开关后,灯泡 $L_{1}$比 $L_{2}$亮,电流表 $A_{2}$的示数为 0. 3 A. 下列说法正确的是(B).
A. $A_{1}$的示数小于 0. 3 A
B. $A_{1}$的示数大于 0. 3 A
C. $A_{1}$的示数等于 0. 3 A
D. $A_{1}$的示数与 $A_{2}$的示数无法比较

答案： B

6. 如图所示,电流表 $A_{2}$测的是灯$ L_{2} $的电流,电流表 $A_{1}$测的是干路的电流. $A_{1}$和 $A_{2}$的读数分别为 $I_{1}$和 $I_{2}$,比较其大小,则 $I_{1}$＞$I_{2}$.

答案： 灯$ L_{2} $　干路　＞

7. 家庭电路中,几个工作的家用电器是并联的. 增加工作的家用电器个数,电路中的总电流将变大.

答案： 并　变大

1. 如图所示的电路中,测得 $b$点电流为 0. 2 A,下列说法正确的是(B).
A. $I_{a}＞I_{b}$
B. $I_{c}= 0. 2 A$
C. 电子从 $a$点向 $c$点定向移动形成电流
D. 正电荷从 $c$点向 $a$点定向移动形成电流

答案： B

2. 如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出 $A$、$B$、$C$ 3 处的电流分别为 $I_{A}= 0. 4 A$,$I_{B}= 0. 2 A$,$I_{C}= 0. 2 A$. 在表格中记录数据后,他下一步应该做的是(C).
A. 整理器材,结束实验
B. 分析数据,得出结论
C. 换用不同规格的小灯泡,再测出几组电流值
D. 换用电流表的另一个量程,再测出一组电流值

答案： C

3. 以下是小丽探究关于串、并联电路中电流规律的一些说法,错误的是(C).
A.串联电路中电流处处相等
B.并联电路干路中的电流等于各支路中的电流之和
C.两个灯泡通过的电流相等,它们之间一定是串联的
D.并联电路支路中的电流等于干路中的电流减去其他支路中的电流

答案： C

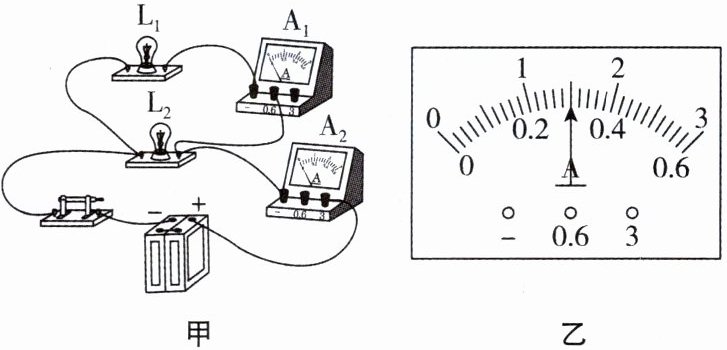

4. 如图甲所示的电路中,闭合开关后,两灯正常发光,电流表 $A_{1}$的示数如图乙所示,电流表 $A_{2}$的示数为 0. 6 A,则(B).
A. 两灯是串联连接的
B. 流过 $L_{1}$的电流是 0. 3 A
C. 流过 $L_{2}$的电流是 0. 6 A
D. 干路电流是 1. 1 A

答案： B

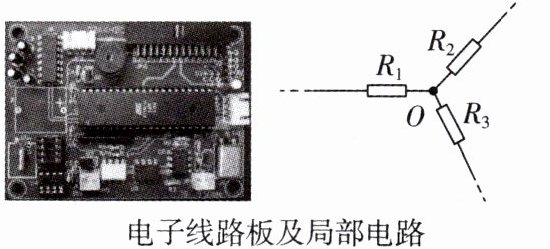

5. (多选)如图所示,某电子线路板上有一个由 3 个电阻 $R_{1}$、$R_{2}$和 $R_{3}$构成的局部电路. 已知通过 $R_{1}$和 $R_{2}$的电流分别为 4 mA 和 10 mA,则通过 $R_{3}$的电流可能是(BD).

A.4 mA
B.6 mA
C.10 mA
D.14 mA

答案： BD
