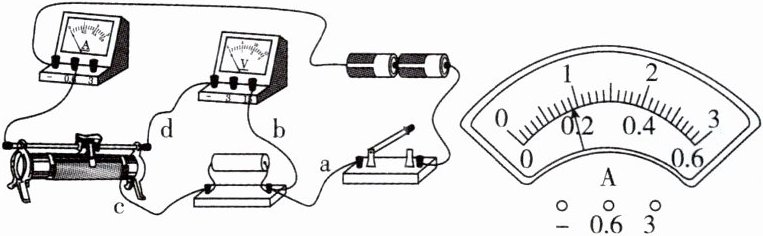

6. 在“伏安法测电阻”实验中,小明同学连接了如图所示的电路。

(1) 闭合开关,调节滑动变阻器的滑片,电流表的示数将发生变化,电压表的示数将保持不变(均选填“发生变化”或“保持不变”)。
(2) 检查电路,发现有一处连接错误,请指出连接错误的导线是d(选填“a”“b”“c”或“d”)。

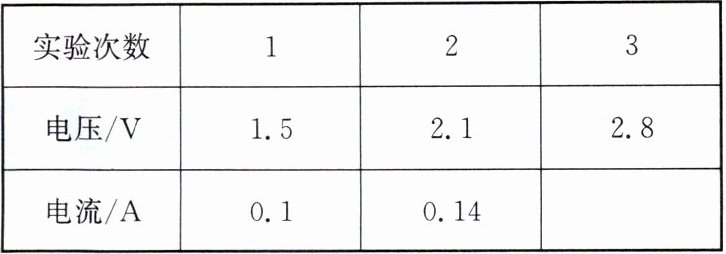

(3) 纠正错误后,闭合开关,测得几组实验数据如下表,请读图并填写完整。

该定值电阻的阻值为0.1815.2Ω。
(4) 小红同学将定值电阻换成小灯泡接入电路,闭合开关,小灯泡不亮,电流表无示数,电压表示数接近电源电压。出现这种故障的原因可能是灯泡断路。

答案：
(1)发生变化　保持不变　
(2)d　
(3)0.18　15.2Ω　
(4)灯泡断路
