《2025年新课堂学习与探究九年级物理全一册人教版》

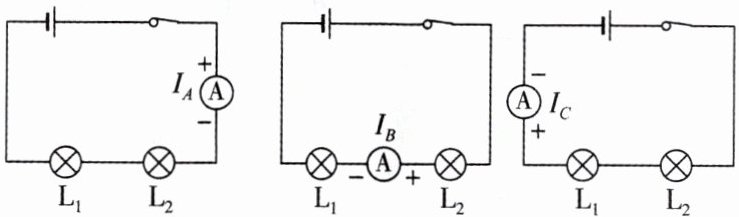

一、串联电路中的电流规律
串联电路中的电流处处相等,公式：$ I=I_{1}=I_{2} $.

答案： 处处相等 $ I=I_{1}=I_{2} $

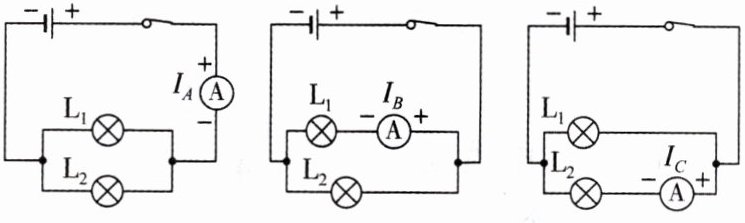

二、并联电路中的电流规律
并联电路干路中的电流等于各支路中的电流之和,公式：$ I=I_{1}+I_{2} $.

答案： 之和 $ I=I_{1}+I_{2} $

知识点 1 串联电路中的电流规律
1. 20 只灯泡串联组成一电路,如果电源插头处的电流为 200 mA,那么通过每只灯泡的电流是(C).
A. 10 mA
B. 20 mA
C. 0. 2 A
D. 0. 1 A

答案： C

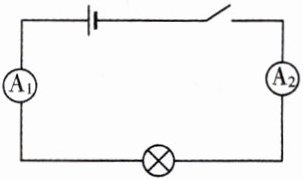

2. 如图所示的电路中,若电流表 $A_{1}$、$A_{2}$都是好的,但闭合开关以后,$A_{1}$的指针向右偏转的角度很大,$A_{2}$的指针向右偏转的角度很小,这可能是(D).

A.电流先通过 $A_{1}$再通过 $A_{2}$,故 $A_{1}$的示数大于 $A_{2}$的示数
B.$A_{2}$的正、负接线柱接反了
C.通过 $A_{1}$和 $A_{2}$的电流不相等
D.$A_{2}$所接的量程大于 $A_{1}$所接的量程

答案： D

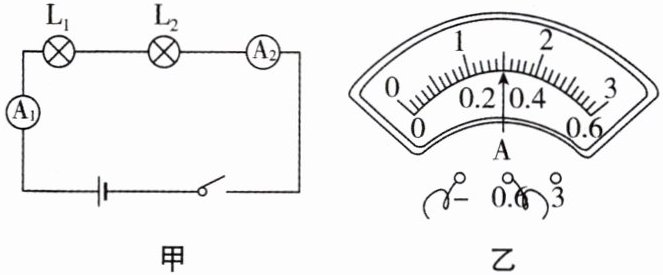

3. 图甲是探究串联电路中的电流关系的电路图. 闭合开关后,电流表 $A_{1}$的示数如图乙所示,那么电流表 $A_{1}$的示数应是0.3A. $A_{2}$的示数为0.3A.

答案： 0.3　0.3

知识点 2 并联电路中的电流规律

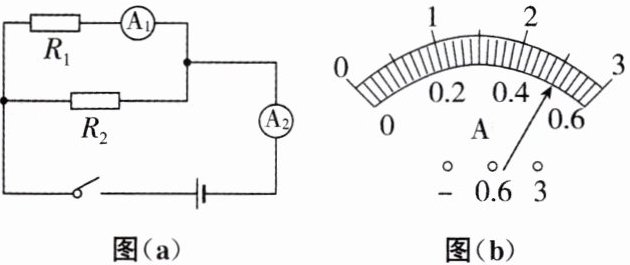

4. 如图(a)所示的电路中,开关 $S$闭合后,两个电流表指针偏转均如图(b)所示,则通过电阻 $R_{1}$和 $R_{2}$的电流分别为(C).
A. 0. 25 A 0. 5 A
B. 0. 5 A 2. 5 A
C. 0. 5 A 2 A
D. 2 A 0. 5 A

答案： C
