滑动变阻器
1. 结构：瓷筒、电阻丝、滑片、金属杆、滑片、____接线柱。
2. 电路符号：____。
3. 原理：滑动变阻器是通过改变____来改变电阻的。
4. 滑动变阻器铭牌上标的“50 Ω 1.5 A”字样,表示这个变阻器的最大阻值是50 Ω,允许通过的____。
5. 滑动变阻器的正确使用：
(1)与需要调节的电路____联；
(2)接线柱应该选择____的接法,有效阻值由____接线柱和____间电阻决定；
(3)为了保护电路,开关闭合前,电路中的电阻要调到最____(选填“大”或“小”),滑片应该调到离使用的下接线柱最____(选填“远”或“近”)的位置。
6. 滑动变阻器的作用：可以改变电路中的____、____、部分电路两端____,但不能改变电路____。

答案：
1. 4个
2.
3. 接入电路中电阻丝长度
4. 最大电流是1.5A
5.
(1)串　
(2)一上一下　下　滑片　
(3)大　远
6. 电阻　电流　电压　电源电压

知识点 滑动变阻器

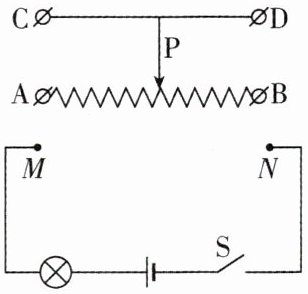

1. 如图所示,滑动变阻器共有A、B、C、D 4个接线柱。

(1)能改变灯亮度的接法有4种,不能改变灯亮度的接法有2种。不能改变灯泡亮度的两种接法中,接C、D接线柱时电阻很小,几乎为零；接A、B接线柱时电阻是不变的,且最大。
(2)滑动变阻器串联在电路中使用时,应该选择一上一下接线柱。
(3)滑动变阻器连入电路的阻值由使用的下接线柱到滑片间的电阻决定。

答案：
(1)4　2　C、D　A、B　
(2)一上一下　
(3)下　滑片

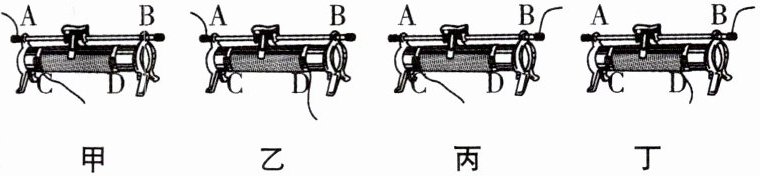

2. 如图为滑动变阻器的结构和连入电路的情况示意图。当滑片向右滑动时,连入电路的电阻变小的是乙、丁。

答案： 乙、丁

3. 如图所示,闭合开关后,将滑动变阻器的滑片向左移动,则(B)。

A.电流表示数变大,电灯变暗

B.电流表示数变大,电灯变亮
C.电流表示数变小,电灯变暗
D.电流表示数变小,电灯变亮

答案： B
