23. 为探究并联电路中电压的规律,实验室提供的器材有：干电池组(电压为 3 V)、电压表、多只灯泡、开关、导线若干。

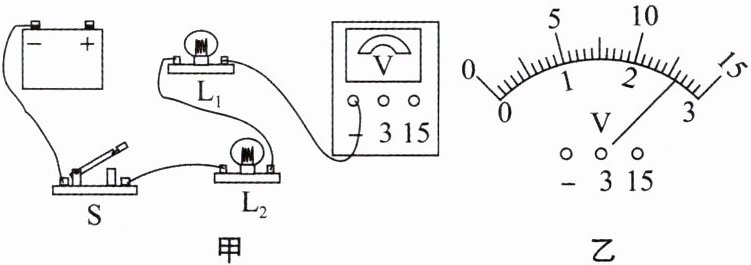

(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯 $ L_1 $两端的电压。
(2)正确连接电路后进行实验。某小组分别测出灯 $ L_1 $、$ L_2 $两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,电压值为______ V。根据这组数据,该小组得出并联电路中电压的规律。你认为实验的疏漏之处是______。
(3)改正后,得出实验结论：并联电路______,表达式：______。
(4)小华发现,实验中电压表示数明显小于电源电压,他认为产生这一现象的原因是导线有电阻。为了验证猜想是否正确,小华又测出了电池组两端的电压为 2.65 V。由此可以判断,导线有电阻______(选填“是”或“不 是”)电压表示数明显小于电源电压的主要原因,理由是______。

答案：

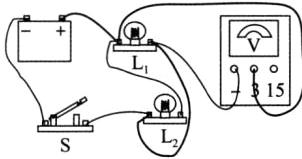

(1)如图所示:

(2)2.6 应更换不同规格的灯泡,多次进行实验
(3)电源电压与各用电器两端电压相等 $ U=U_{1}=U_{2} $
(4)不是 闭合开关后,电池组两端的电压和并联电路的总电压相差很小

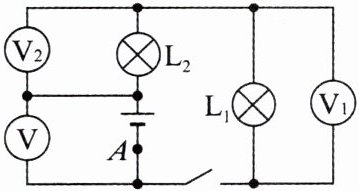

24. 学习了电学知识后,爱思考的小明同学设计了一个如图所示的电路,所用电源由 3 节新的干电池串联而成。闭合开关后,小明同学读出了电压表 $ V_2 $的读数为 1.8 V。

(1)求电源电压。
(2)闭合开关后,电压表 $ V_1 $的示数为多少？
(3)小明同学继续探索,将另一只灯泡 $ L_3 $接入图中的 A 位置。闭合开关后发现,3 只灯泡均发光,且电压表 $ V_1 $的示数比原来减小了 0.2 V,电压表 $ V_2 $的示数比原来减小了 0.5 V。此时电压表 V 的示数和灯泡 $ L_3 $两端电压分别为多少？

答案：
(1)电源由3节新的干电池串联而成,故电源电压
$ U=3×1.5\ V=4.5\ V $
(2)闭合开关后,两只灯泡串联接入电路,$ V_{1} $测$ L_{1} $两端的电压,$ V_{2} $测$ L_{2} $两端的电压,V测电源电压,闭合开关后,电压表$ V_{1} $的示数
$ U_{1}=U-U_{2}=4.5\ V-1.8\ V=2.7\ V $
(3)另一只灯泡$ L_{3} $接入图中的A位置,3只灯泡串联.闭合开关,灯泡均发光,$ V_{1} $测$ L_{1} $两端的电压,$ V_{2} $测$ L_{2} $两端的电压,V测$ L_{1} $、$ L_{2} $电压.电压表V的示数比原来减小了0.2 V,电压表$ V_{1} $的示数为2.5 V,电压表$ V_{2} $的示数比原来减小了0.5 V,电压表$ V_{2} $的示数为1.3 V,此时电压表V的示数
$ U_{V}=U_{1}'+U_{2}'=2.5\ V+1.3\ V=3.8\ V $
灯泡$ L_{3} $两端电压
$ U_{3}=0.2\ V+0.5\ V=0.7\ V $
