6. 小华和几位同学在学校实验室探究并联电路中的电流关系时,连接了如图所示的电路. 当开关 $S$由断开到闭合时,关于两个电流表的示数变化情况,你认为正确的是(D).

A.$A_{1}$的示数变大,$A_{2}$的示数不变
B.$A_{1}$的示数变小,$A_{2}$的示数变大
C.$A_{1}$的示数变大,$A_{2}$的示数变小
D.$A_{1}$的示数不变,$A_{2}$的示数变大

答案： D

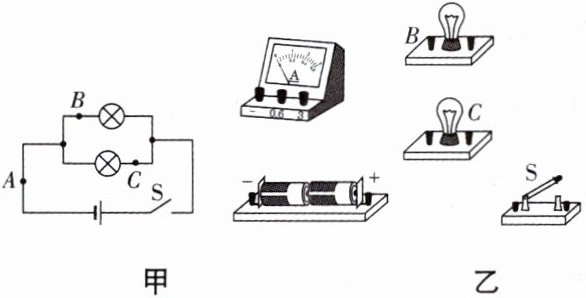

7. 小丽同学进行探究实验的电路如图甲所示,请你用笔画线表示导线,在图乙中连接测量 $A$点电流时的实物电路图. (已知通过两灯泡的电流分别为 0. 3 A 和 0. 4 A. )

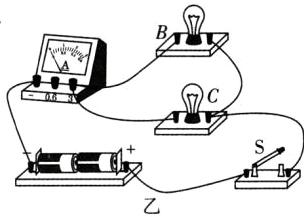

答案：

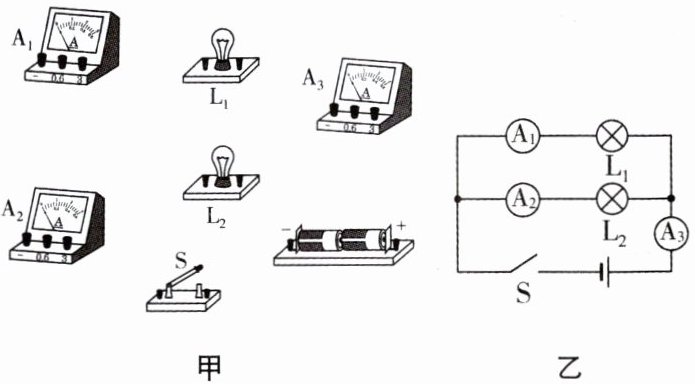

8. 在研究并联电路的电流规律时,某次实验所用的实验器材如图所示,请根据要求完成下列任务.
(1)按照如图乙所示的电路图,以笔画线代替导线,完成如图甲所示的电路连接.

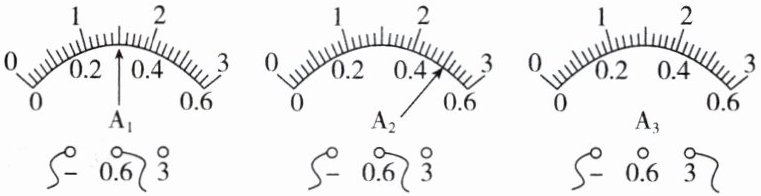

(2)实验时,电流表 $A_{1}$、$A_{2}$的示数分别如图所示,通过灯 $L_{1}$的电流为 A；如不计实验误差,请在图中标出此时电流表 $A_{3}$的指针位置.

答案：

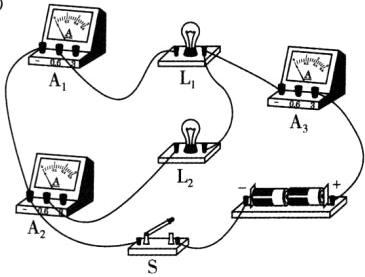

(1)
(2)0.3

9. 在“探究串联电路中各点的电流有什么关系”时,小明设计实验如下：

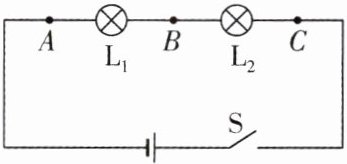

把 2 个小灯泡 $L_{1}$、$L_{2}$串联起来接到如图所示的电路中,分别把图中 $A$、$B$、$C$各点断开,把电流表接入,测量流过的电流,看看它们之间有什么关系.
换上另外 2 个小灯泡,再次测量 3 点的电流,看看是否还有同样的关系.

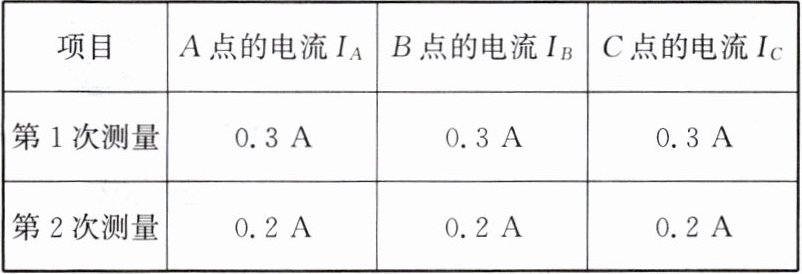

下表是两次测量的记录数据.

分析和论证：
(1)在拆接电路时,开关 $S$必须处于断开状态.
(2)结论：串联电路中各处电流相等.

答案： 电流表　电流　
(1)断开　
(2)电流
